Радиоприемник Р-23 и Радиопредавател късовълнов Р-25
/kn34pc.com/схеми/trx/...
1. Радиоприемник Р-23.
1.1.
Общи
сведения.
- Честотен обхват: 1,5-30 MHz;
- Видове работа:
A1,
A2, A3, A3H, A3J;
Изделието представлява возим КВ
еднолентов радиоприемник, предназначен за приемане на телефонни и на телеграфни
сигнали в целия КВ диапазон.
Радиоприемникът е работоспособен
при температура на околната среда от минус 35° до 50° С и при относителна
влажност до 98%. Приемникът може да работи в
транспортни средства съвместно с изделие Р-25 и с други радиопредаватели. Същият
може да намери широко приложение при осъществяване на радиовръзка с подвижни
обекти и при оборудване на стационарни приемни пунктове.
В опакован вид радиоприемникът може
да се транспортира с всякакъв вид наземни транспортни средства. Радиоприемникът се захранва от
променливо напрежение 220V или от постоянно напрежение 26V /бордова Мрежа/.
Радиоприемникът може да работи
съвместно с радиопредавател на обща антена, като в режим на предаване антената
се изключва от входа на приемника.
 |
 |
 |
 |
 |
 |
 |
 |

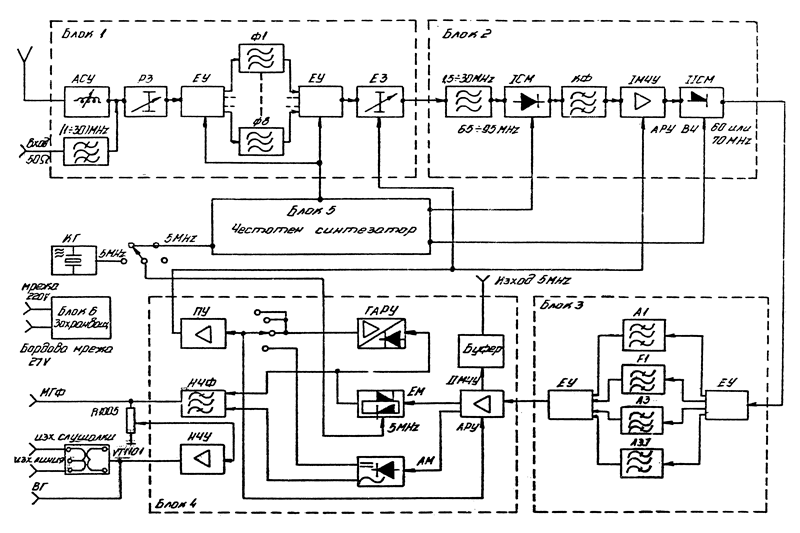

Радиоприемник Р-23
- техническо описание [zip,pdf][48,4mb]
2. Радиопредавател късовълнов Р-25.2.1. Общи
сведения.
- Честотен обхват: 1-30 MHz;
-
Изходяща мощност: CW: 100W,
AM: 25W, SSB (LSB, USB): 100W
 |
 |

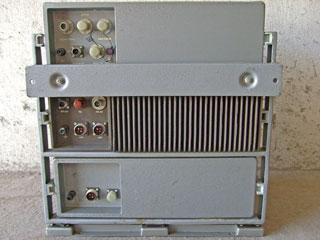

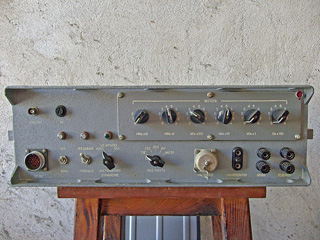

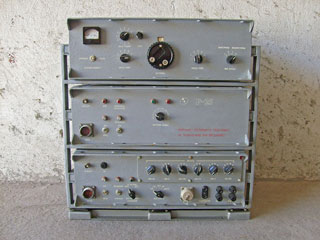

Р-25 - общ изглед

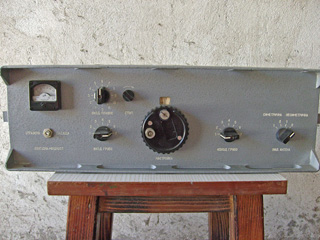

Радиопредавател късовълнов
Р25 - комплект схеми [djvu][5,3mb]
 |
 |

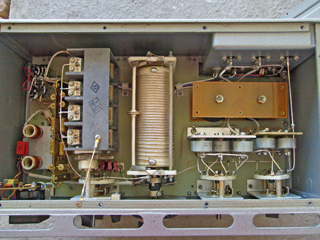

Антенно-съгласуващо устройство
 |
 |
 |
 |

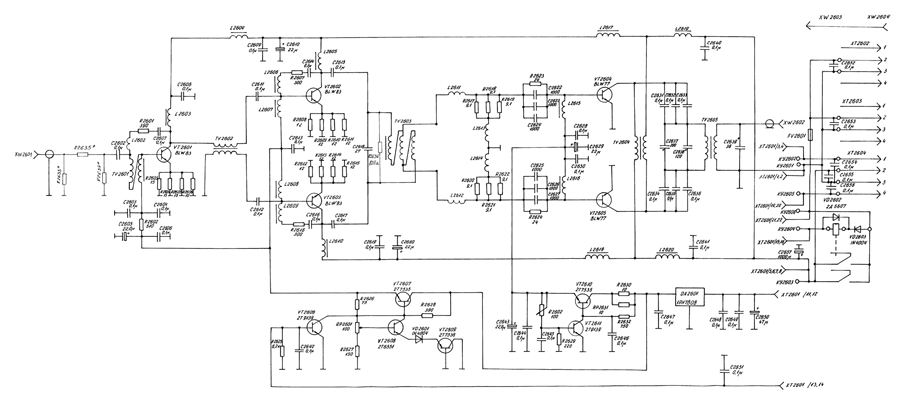

Радиопредавател късовълнов Р25 -
усилвател на мощност - принципна схема [pdf][193kb]
 |
 |

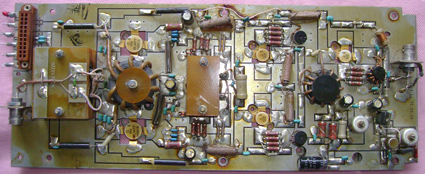

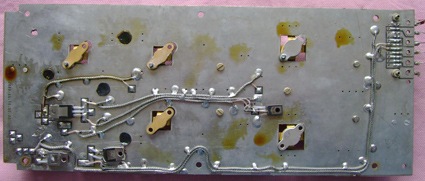

УМ-100 - Блок "Усилвател на мощност"
 |
 |

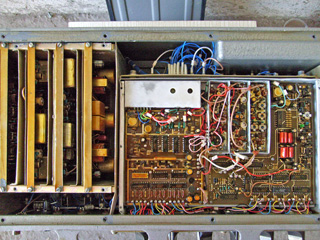

КВ-100 - Блок "Синтезатор"
Радиопредавател
късовълнов Р-25
- техническо описание [zip,pdf][29,0mb]
Блок захранващ БЗ-400 комплект
- техническо описание,
инструкция по експлоатация и пр. схема [pdf][690kb]
Снимките и схемите на крайното стъпало и на захранващия блок изпрати
LZ2KB.
Комплектът преснимани схеми изпрати LZ3GW.
Снимките на антенно-съгласъващото устройство, УМ-100 и на КВ-100 са работещ
комплект от колекцията на LZ2JOW.
Техническото описание
на Р-23 и на Р-25 изпрати
LZ5RO.
