www.kn34pc.com

Форум на силистренските радиолюбители
Дата и час: 10 Дек 2024, 07:35

Часовете са според зоната UTC + 2 часа [ DST ]




Напиши нова тема Отговори на тема  [ 46 мнения ]  Отиди на страница 1, 2, 3, 4  Следваща
Автор Съобщение
МнениеПубликувано на: 11 Юни 2024, 15:43
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Това е точно самоделен радиоприемник, който трябва да приема само БНР програма „Христо Ботев“.

Проблемът е, че в момента съм сложил едно старо Хитачи, но с течение на времето честотата се мени и приемът се разстройва.

Радиото ще се използва от възрастен човек, който за съжаление се затруднява дори с копчето за усилване, а да донастрoйва станции е направо невъзможно. Кутията от радиточката е избрана нарочно, за да е нещо познато.

И така, заданието е следното: да приема само една станция, да се включва и изключва с ключе за нощна лампа, захранване с акумулаторна батерия при спиране на тока, силата на звука няма да се регулира - веднъж нагласена, остава в това положение.

Всякакви идеи са добре дошли, снимките ще ги кача малко по-късно и за разлика от други мои проекти, този ще бъде полезен поне за един човек :-)


Върнете се в началото
 Профил

МнениеПубликувано на: 11 Юни 2024, 17:42
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1543
Местоположение: Силистра
Автоматична донастройка на честотата на хетеродина (AFC) не помага ли?
Колко е силен входния сигнал на исканата радиостанция в точката на приемане?

Вариантите за реализация на FM радиоприемник са много. Като начална точка:
Аналогов радиоприемник (настройка с променлив кондензатор, варикап/пи, вариометър) или по-нов тип, напр. с цифрово управление?


Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юни 2024, 07:02
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Най-близките предаватели на програма „Христо Ботев“ са в Якоруда 89.1 MHz и в Гоце Делчев 98.5 MHz. Може да се наложи да слагам външна антена и дори някакъв усилвател. Важното за този приемник е само „ включ-изключ“ и да работи стабилно :-)


Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юни 2024, 07:05
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
План А – мислих да монтирам в радиоточката платка от някакво радио, но проблемът със запазване на настройката на точно определена радиостанция е непреодолим.

План Б – поръчах блутут модул с FM радио, но настройката му е много сложна за възрастен човек.

План В – колега подсказа идеята за използване на модул RDA5807, поръчах го и вече е при мен. В момента това ми изглежда най-добрият вариант. Остава само да видя с какви процесори и програматори разполагам.
Прикачени файлове:
RT_1.jpg [ 389.94 KiB | Прегледано 872 пъти ]

Прикачени файлове:
RDA5807.jpg [ 292.14 KiB | Прегледано 872 пъти ]


Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юни 2024, 07:27
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1543
Местоположение: Силистра
Разстояние в km по въздуха?

RDA5807M не е за слаб сигнал. Нищо, че в документацията числата са добри.
Не е и за външна антена. Приема смесица от сигнали между станциите, дори с 75 cm жица като антена. Няма филтри по входа.

Приемникът вдясно е подобен тип. Ако той работи добре, и RDA ще е ОК.


Върнете се в началото
 Профил

МнениеПубликувано на: 14 Юни 2024, 07:00
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Няма пряка видимост, но предполагам, че се приема на 89.1 MHz, БНР програма Христо Ботев, Якоруда, от РРТС Трещеник, 235 W. Разстоянието е между 15-20 км. Ако трябва и един филтър ще му сложа, тъкмо ще стане по-интересно.
Като алтернативни предаватели мога да пробвам (информацията е от интернет, може и да не актуална):
1. 90.9 MHz, БНР Радио Благоевград, Якоруда, РРТС Трещеник, 1 kW;
2. 87.6 MHz, БНР програма Хоризонт, Белица, ТВРС Бабяшка чука, 1 kW.
Първо да подкарам модула, че нямам време дори да намеря програматорите, а после ще експериментирам на терен.
Между другото, блутут модула го дават 2 х 50 вата, но не виждам надписа на чипа дори с лупа и ще трябва да го гледам с микроскопа.


Прикачени файлове:
BTM.jpg [ 490.84 KiB | Прегледано 858 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 14 Юни 2024, 19:58
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1543
Местоположение: Силистра

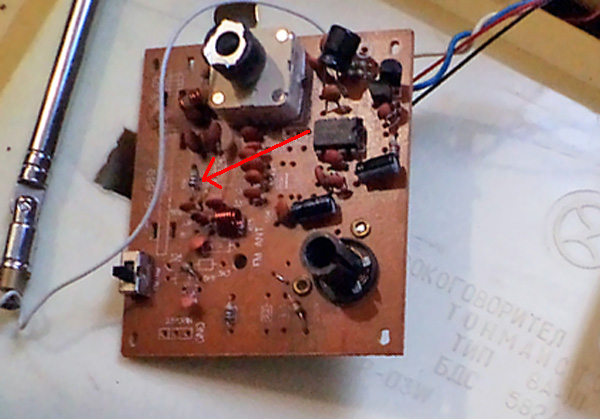

Разглеждайки снимката на приемника вляво виждам резистор. Предположение: отдолу работи ИС CXA1191S /или CXA1691/.

Тази ИС има АДЧ и този резистор е към вътрешния варикап.
Защо се разстройва честотата? Не работи АДЧ? Да не е изсъхнал филтриращият кондензатор към извод 22 или 21? Увеличи C7 на 2,2 pF?

При наличните три приемника с тази ИС станциите в ефира "лепнат" една след друга при настройка/разстройка, т.е. АДЧ следи прекрасно изменението на хетеродинната честота ...


Прикачени файлове:
RT_1w.jpg [ 107.59 KiB | Прегледано 839 пъти ]
cxa.jpg [ 173.95 KiB | Прегледано 839 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 16 Юни 2024, 13:52
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Tази платка съм я слушал само в София, но понеже няма редукция на променливия кондензатор, настройката на точно определена станция е много трудна.
На обекта имам фабрично Хитачи, но не става въпрос за разстройка на честотата в рамките на няколко часа, а за това, че станцията изчезва напълно след 1-2 седмици работа, като през това време радиото само се включва и изключва. В нормален режим това не е проблем, защото всеки си донастройва станцията и слуша, но в моя случай човекът няма възможност да го прави - затруднява се дори при включване с ключе за нощна лампа.

Вариант А - ставам кмет и възстановявам радиоточките :D
Вариант Б - правя някакъв приемник, който винаги приема една и съща фиксирана честота

Изрових всички програматори, с които съм работил някога, но мразя тези неща:


Прикачени файлове:
Prog.jpg [ 441.84 KiB | Прегледано 809 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 16 Юни 2024, 16:58
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1543
Местоположение: Силистра
Според програматорите:
1. Arduino Nano -> RDA5807
3. Arduino Nano като програматор за AVR -> AVR (ATmega, ATtiny) -> RDA5807
3. USBasp програматор -> AVR (ATmega, ATtiny) -> RDA5807
4. програматор за PIC -> PIC -> RDA5807
5. ...

Вариант без необходимост от програмиране:
6. напр. кит за сглобяване (на цената на две кафета): FM стерео-радиоприемник 76-108 MHz с HEX3653
- функции: ... и запомняне на последно настроената честота и гръмкостта на звука, с последващо използване при включване.

DVS написа:
... Изрових всички програматори ... но мразя тези неща:

.. или ги заобичваш ( :smile ), или монтираш готов приемник и въпросът е решен.


Върнете се в началото
 Профил

МнениеПубликувано на: 21 Юни 2024, 20:19
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Почти събрах частите - Ардуино нано, двупосочно съгласуване на нивата 5 V и 3.3 V, стабилизатор на 3.3 V, усилвател клас D… абе, не ми се занимава, ама какво да се прави!? Като си представя, че и някакъв софтуер трябва да записвам и схема да рисувам :-)


Прикачени файлове:
FM_RX_1.jpg [ 329.3 KiB | Прегледано 754 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юли 2024, 07:28
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Оказа се, че рейките 2.54 не пасват на модула RD. Със стабилизатора за 3.3. V всичко е добре.
Гледам, че някои кривят пиновете и ги запояват за платката, други използват преходна платка и кабелчета, но ако този модул е бил предвиден за Ардуино, защо изводите му на са на 2.54?
Прикачени файлове:
RD_2_54.jpg [ 186.1 KiB | Прегледано 567 пъти ]
Прикачени файлове:
RDA5807-FM-digital-radio-kit-tested-07.jpg [ 44.87 KiB | Прегледано 567 пъти ]


Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юли 2024, 09:00
Offline
Аватар

Регистриран на: 07 Дек 2006, 18:24
Мнения: 1543
Местоположение: Силистра
МК за управление не е фиксиран. А и на 2 mm има немалко устройства/модули/платки.
Не свързвай рейките директно, метализираните изводи са крехки. С преходна платчица или на цяла платка.
Допълнителна трудност, решена с капчици припой и няколко секунди в повече при монтажа :).


Върнете се в началото
 Профил

МнениеПубликувано на: 12 Юли 2024, 18:47
Offline

Регистриран на: 20 Юли 2023, 10:41
Мнения: 7
Ето още един "мързелив" вариант:
Авторадио с цифрова настройка и памет на станциите. Ако подбереш модел, който при подаване на захранване или ACC тръгва с последната си настройка, това изпълнява заданието.
Или да се направи схема с единичен импулс, която при подаване на захранването, "натиска" бутона за включване (задейства реле за 1сек.)
Сегашната ми кола включва радиото при подаване на контакт.
Предполагам за 5-10лв ще се намери някое с неработеща механика, или без дисплей.


Върнете се в началото
 Профил

МнениеПубликувано на: 15 Юли 2024, 15:53
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
nsurfer написа:
Ето още един "мързелив" вариант...

Това, което предлагаш, също е вариант.

Оказа се, че има китайски GSM телефони, при които допълнителните функции като камера, радио, плеър, калкулатор и т.н., са достъпни без да има SIM карта в апарата. Преди няколко дни обсъждахме с един пишман-радиолюбител варианта такъв телефон (или дори MP3 плеър с радио) да работи постоянно включен, а с ключето само да се включва и изключва НЧУ.
Като няма ток, всичко се захранва от една 12 V AБ, 7 Ah, примерно.
Преди малко търсих схема на заряден модул за АБ на алармена инсталация и... не успях да открия такава. Комутацията „мрежово захранване – АБ“ вероятно може да се направи и с електронни елементи, ама и такава схема не открих :-)

Вариантът с Ардуино и RD модула изключва загуба на честотата, ако се случи да няма ток и AБ да се разреди, докато свири радиоточката.

В неделя ще знам честотата на приемане в района, така че ще има възможност за проби - нищо не ми пречи да имам по една радиоточка на етаж, с различни схеми.


Прикачени файлове:
Bat.JPG [ 71.67 KiB | Прегледано 472 пъти ]
Върнете се в началото
 Профил

МнениеПубликувано на: 17 Юли 2024, 07:22
Offline

Регистриран на: 11 Юни 2024, 15:10
Мнения: 45
Този проект е за хора със здрави нерви и твърда ръка - докато запоя тези жици... :D

Прикачени файлове:
RD_Mod.jpg [ 294.32 KiB | Прегледано 458 пъти ]


Върнете се в началото
 Профил

Покажи мненията от миналия:  Сортирай по
Напиши нова тема Отговори на тема  [ 46 мнения ]  Отиди на страница 1, 2, 3, 4  Следваща

Часовете са според зоната UTC + 2 часа [ DST ]


Кой е на линия

Потребители, разглеждащи този форум: 0 регистрирани и 1 госта


Вие не можете да пускате нови теми
Вие не можете да отговаряте на теми
Вие не можете да променяте собственото си мнение
Вие не можете да изтривате собствените си мнения
Вие не можете да прикачвате файл

Търсене:
cron
Форумът се задвижва от phpBB® Forum Software © phpBB Group
Преведено от yarnaudov.com
