Генератор
с плавна настройка на честотата
VFO (5-5,5 MHz)
/kn34pc.com/конструкции/седемобхватен cw/ssb трансивер/...
Първоначално
променливият генератор беше замислен да бъде термостатиран с изграден термостат
на 40-45оС с топлоизолационни материали и нагревателни елементи -
мощни резистори, поместени в корпуса на генератора. За поддържане на постоянна
температура щях да използвам термореле от релеен тип. След изработката на
генераторната платка, тя беше монтирана в лята кутия от магнезиева сплав от
корпус на честотно определящ трептящ кръг от професионален бракуван лампов приемо-предавател (висококачествена бобина с посребрен
проводник, навит на качествена високочестотна керамична основа, няколко тръбни
кондензатора и донастойваща феритна сърцевина, изолирани от корпуса с
топлоизолационен текстилен материал).
След нееднократно няколкодневно загряване и подбор на честотно-определящите кондензатори се оказа, че получената термостабилност на
честотата е достатъчна за любителски цели и термостат не е необходим. Вариант
остана допълнителна термоизолация и неизключваем VFO
генератор, захранен от допълнителен токоизправител. Отделното захранване реши огромния
проблем с "проплакването" на изходния сигнал поради недостатъчната стабилност на
захранващите напрежения на SSB и CW
предавател.
След година-две работа в ефира установих, че и непрекъснатото включено
състояние на VFO не е необходимо - стабилността
честотата на плавния генератор беше повече от достатъчна. Прилагам еднодневно
измерване на честотата (август месец), проведено след
9 г. експлоатация.
Час | Измерена честота (Fosc+Fif) |
21:30 | 14.200.00 |
22:00 | 14.200.00 |
22:30 | 14.200.00 |
23:00 | 14.200.02 |
23:30 | 14.200.00 |
00:00 | 14.200.00 |
00:30 | 14.200.02 |
01:00 | 14.200.02 |
01:30 | 14.200.02 |
02:00 | 14.200.02 |
02:30 | 14.200.00 |
03:00 | 14.200.00 |
03:30 | 14.200.00 |
10:00 | 14.199.97 |
10:30 | 14.199.97 |
11:00 | 14.199.98 |
11:30 | 14.199.98 |
12:00 | 14.200.00 |
12:30 | 14.200.00 |
13:00 | 14.200.00 |
13:30 | 14.200.00 |
14:00 | 14.200.00 |
14:30 | 14.200.00 |
15:00 | 14.200.00 |
15:30 | 14.200.00 |
16:00 | 14.200.00 |
16:30 | 14.200.02 |
17:00 | 14.200.02 |
17:30 | 14.200.00 |
18:00 | 14.200.00 |
19:30 | 14.200.00 |
След експериментите с цифрови видове работа се оказа, че и за този тип работа стабилността на честотата за любителски връзки е достатъчна.

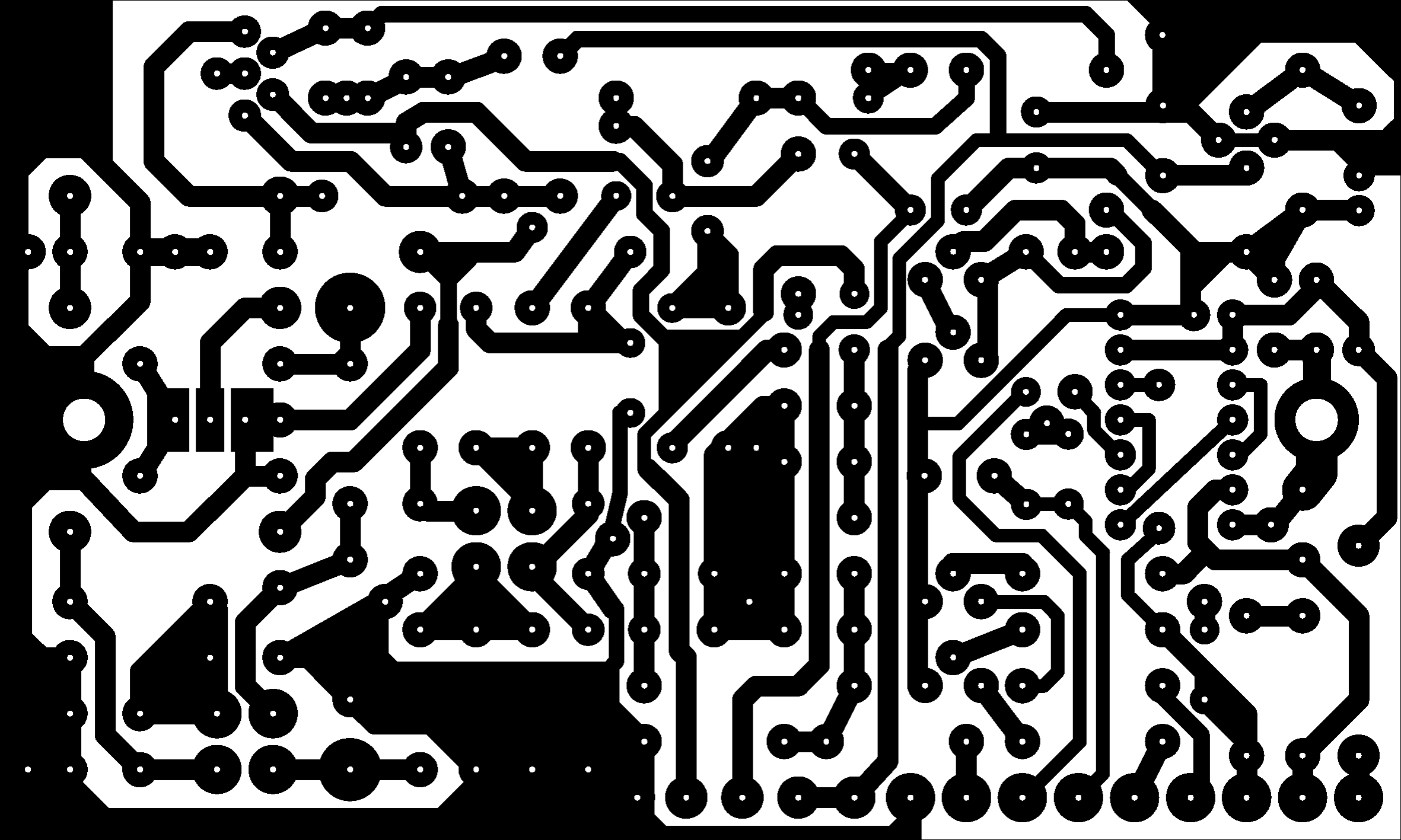

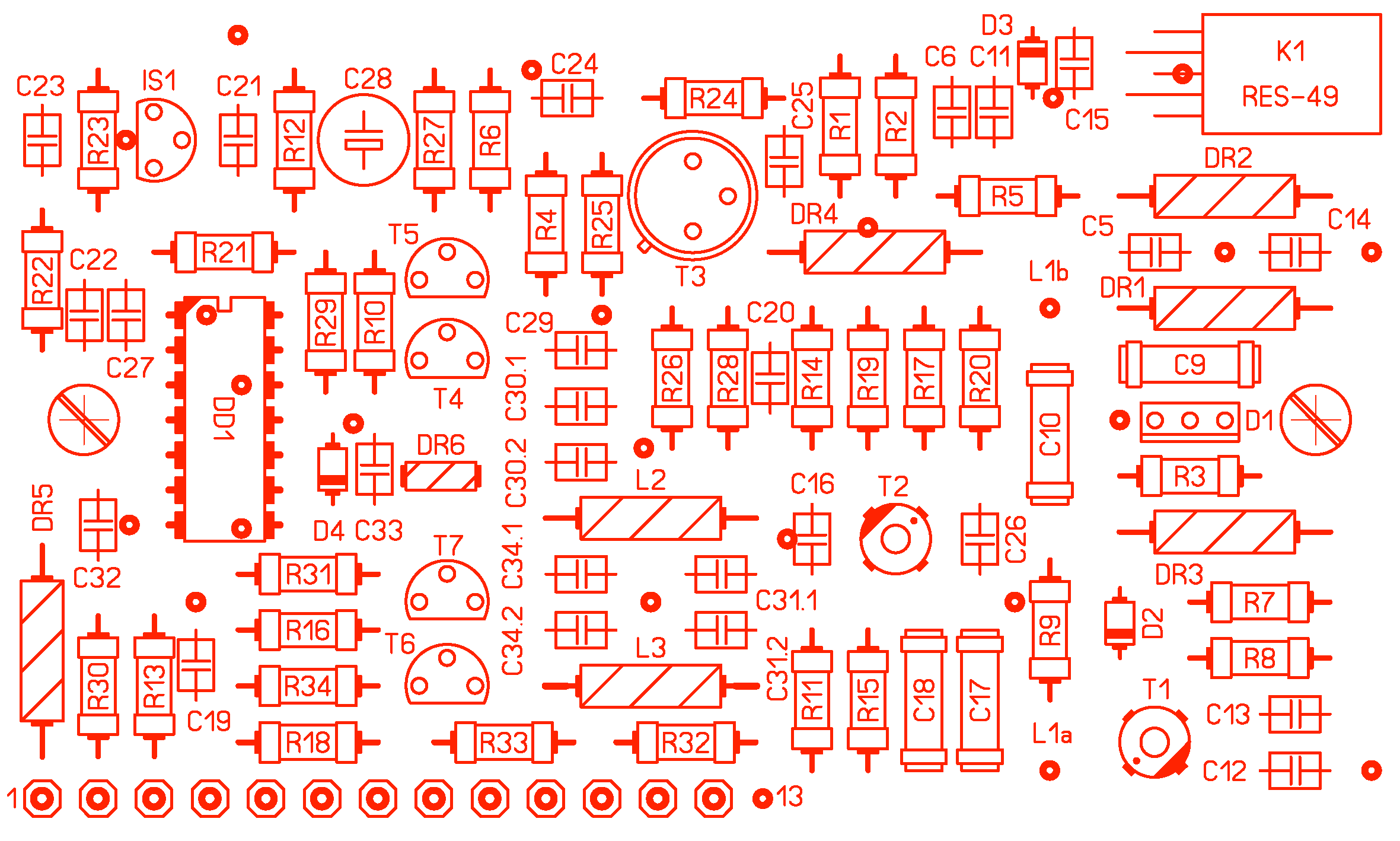

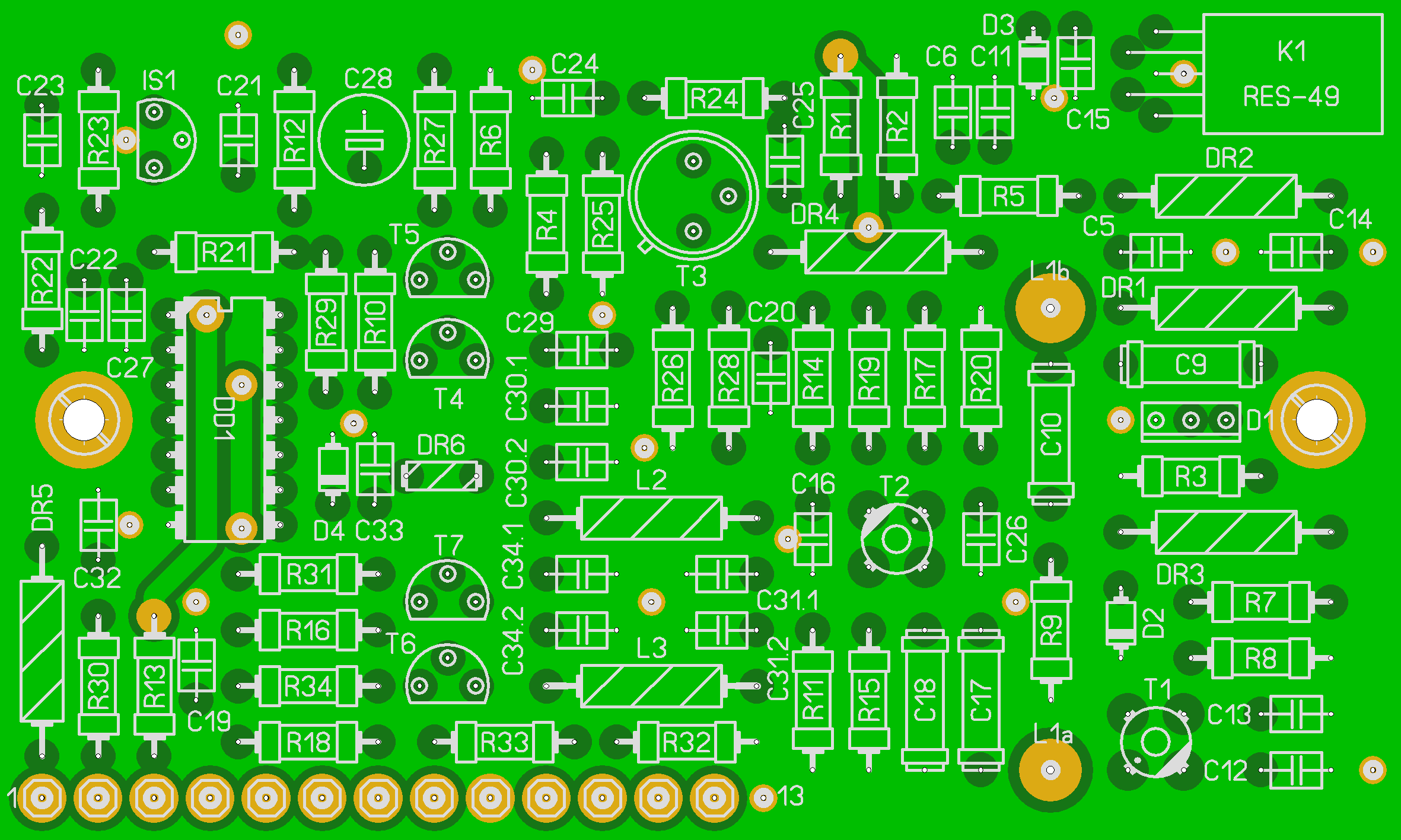

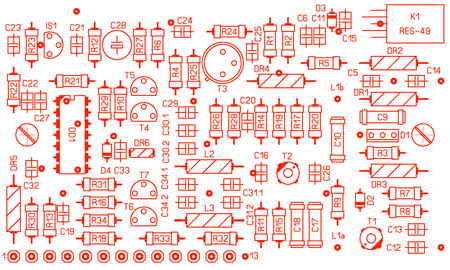

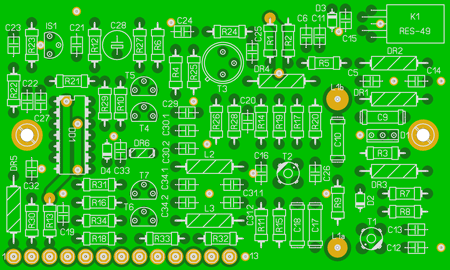

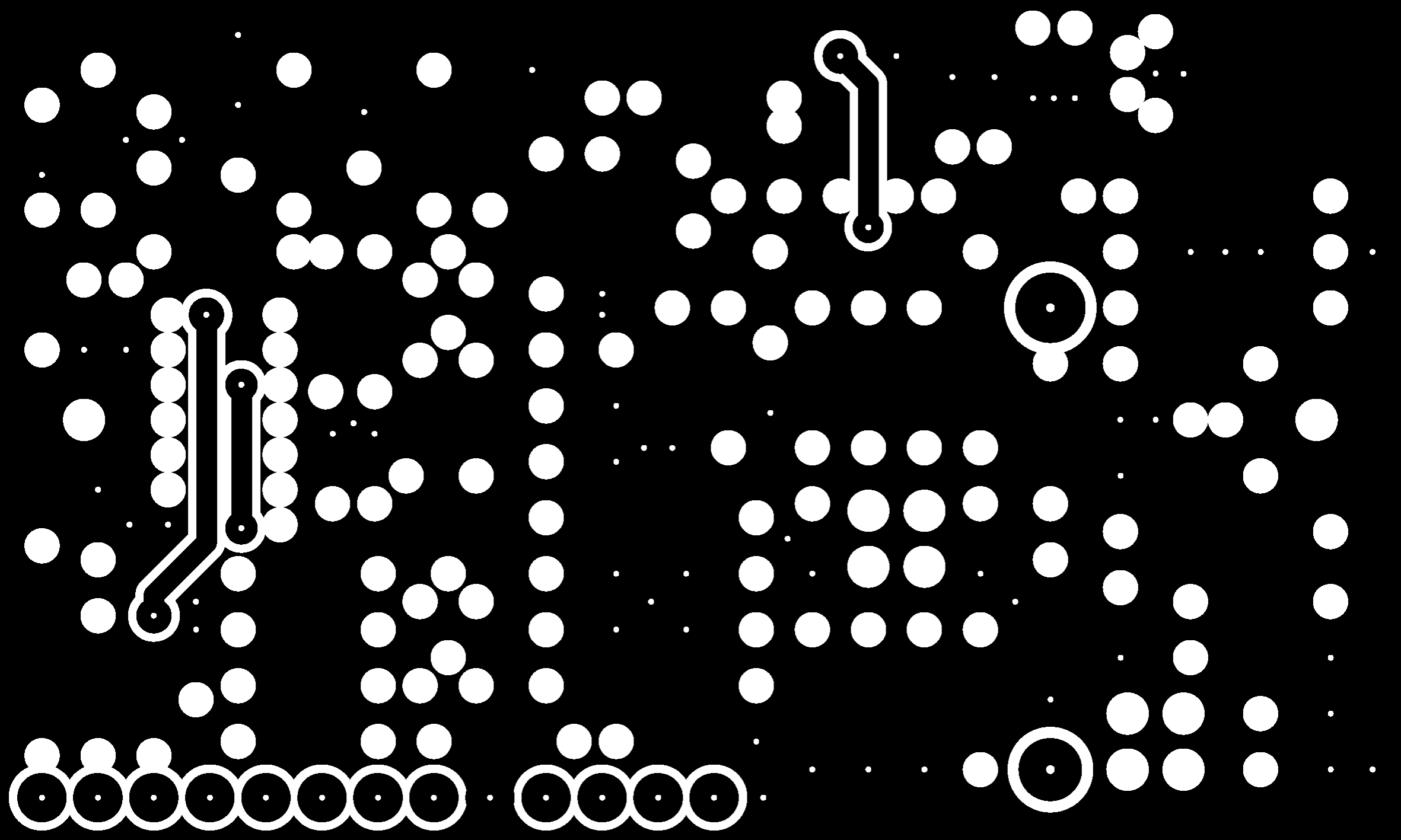

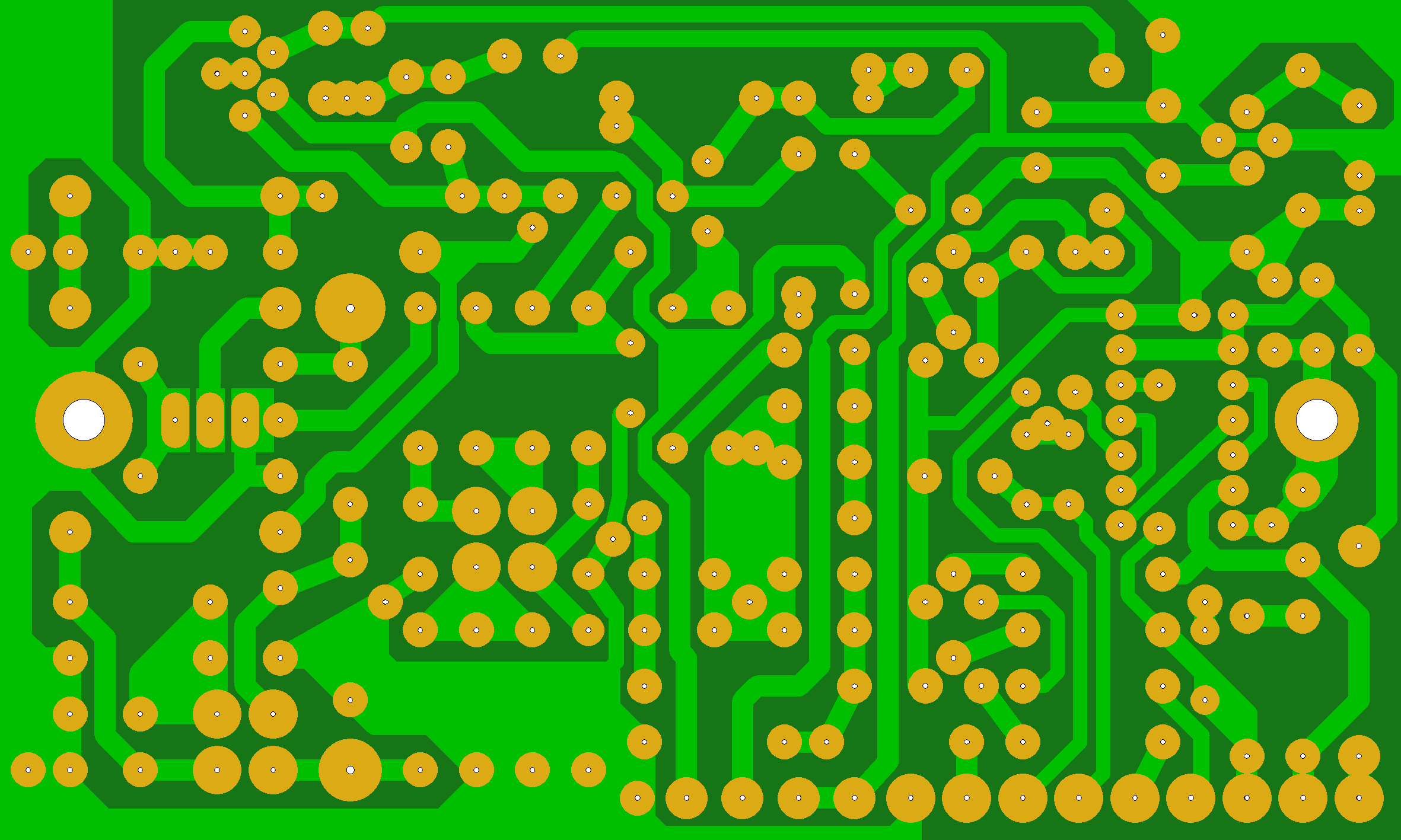

100 x 60 mm
Архив с файлове [zip,spl,lay,pdf,tif][1,4mb]
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

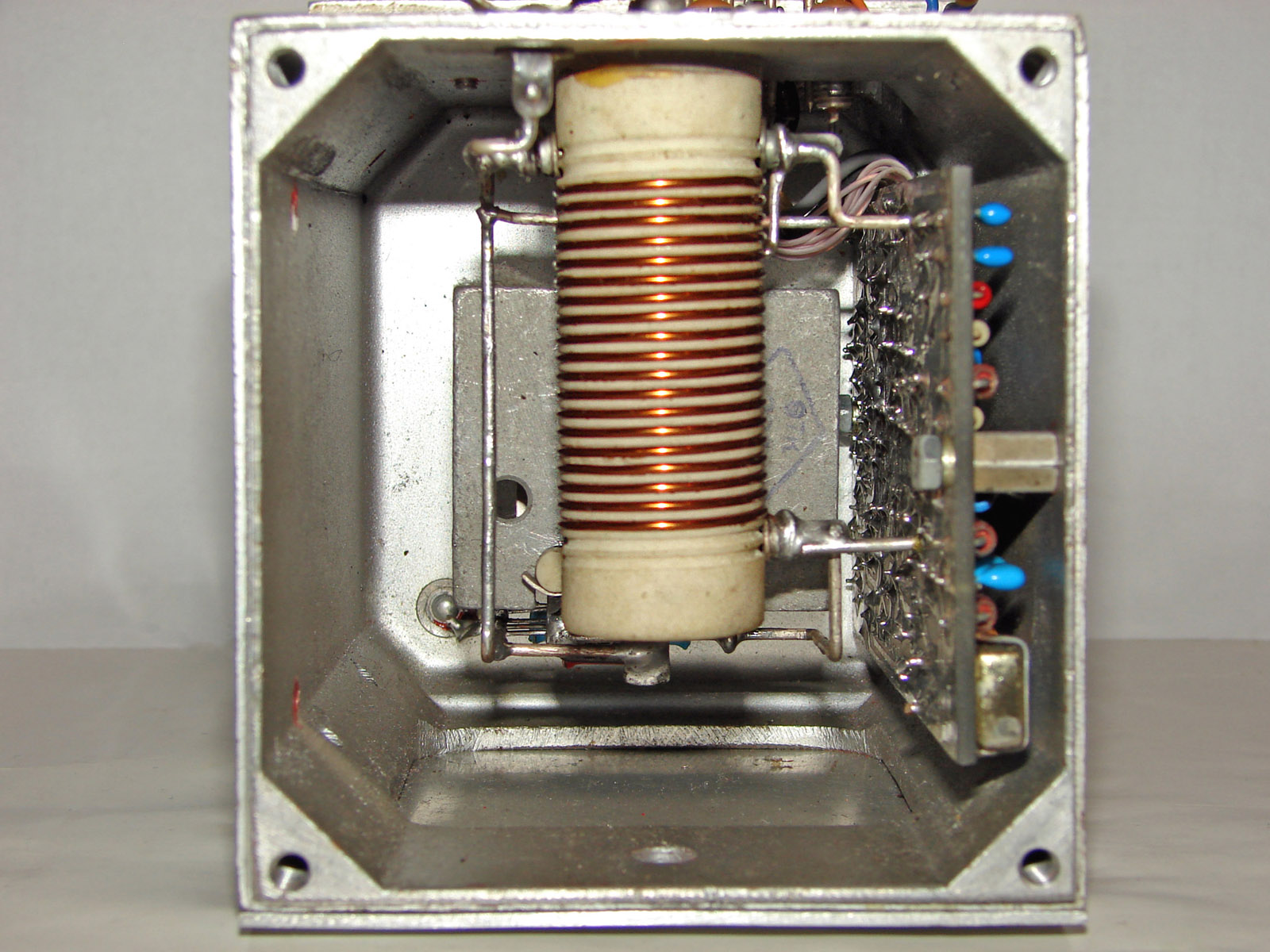

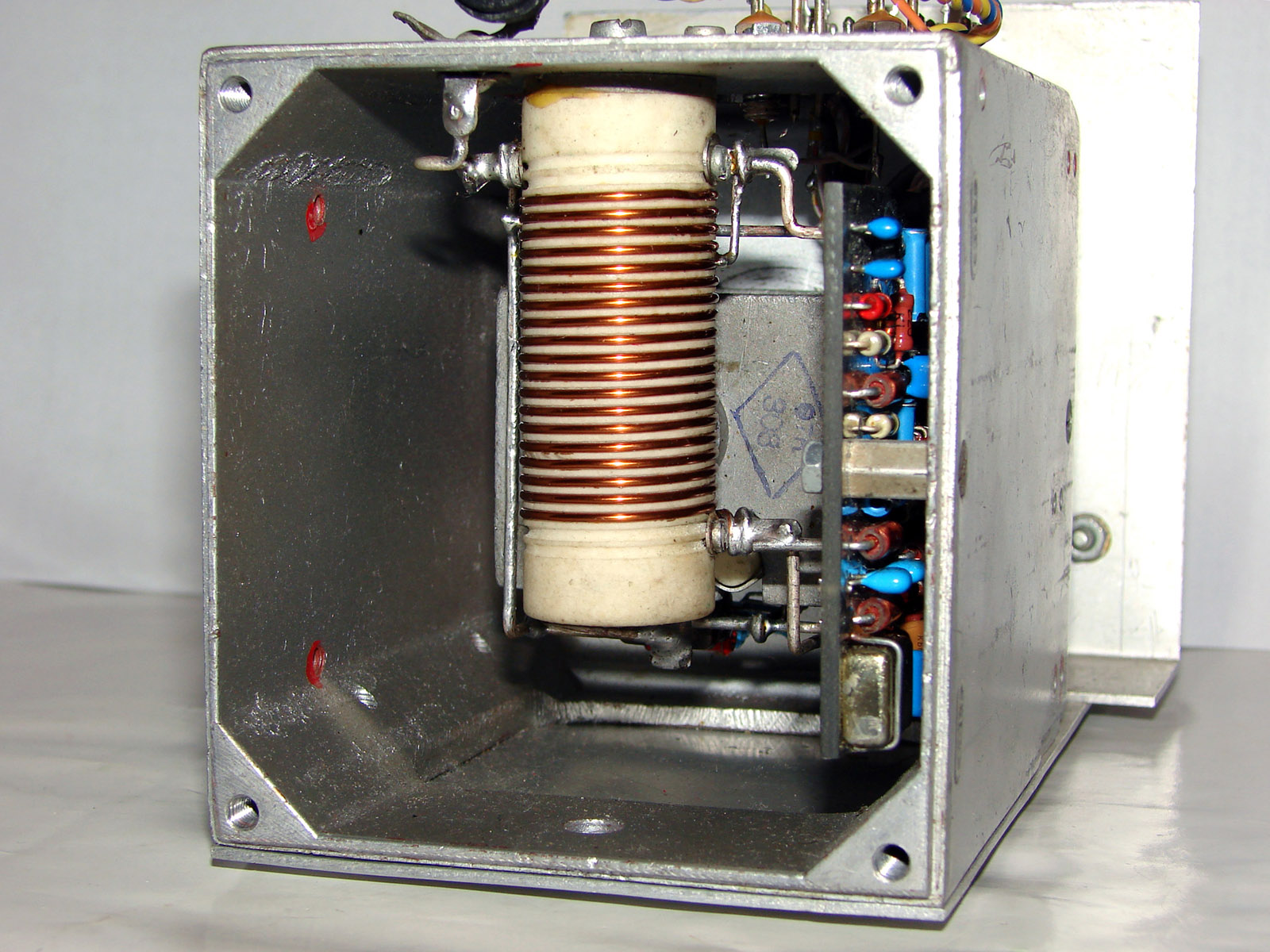

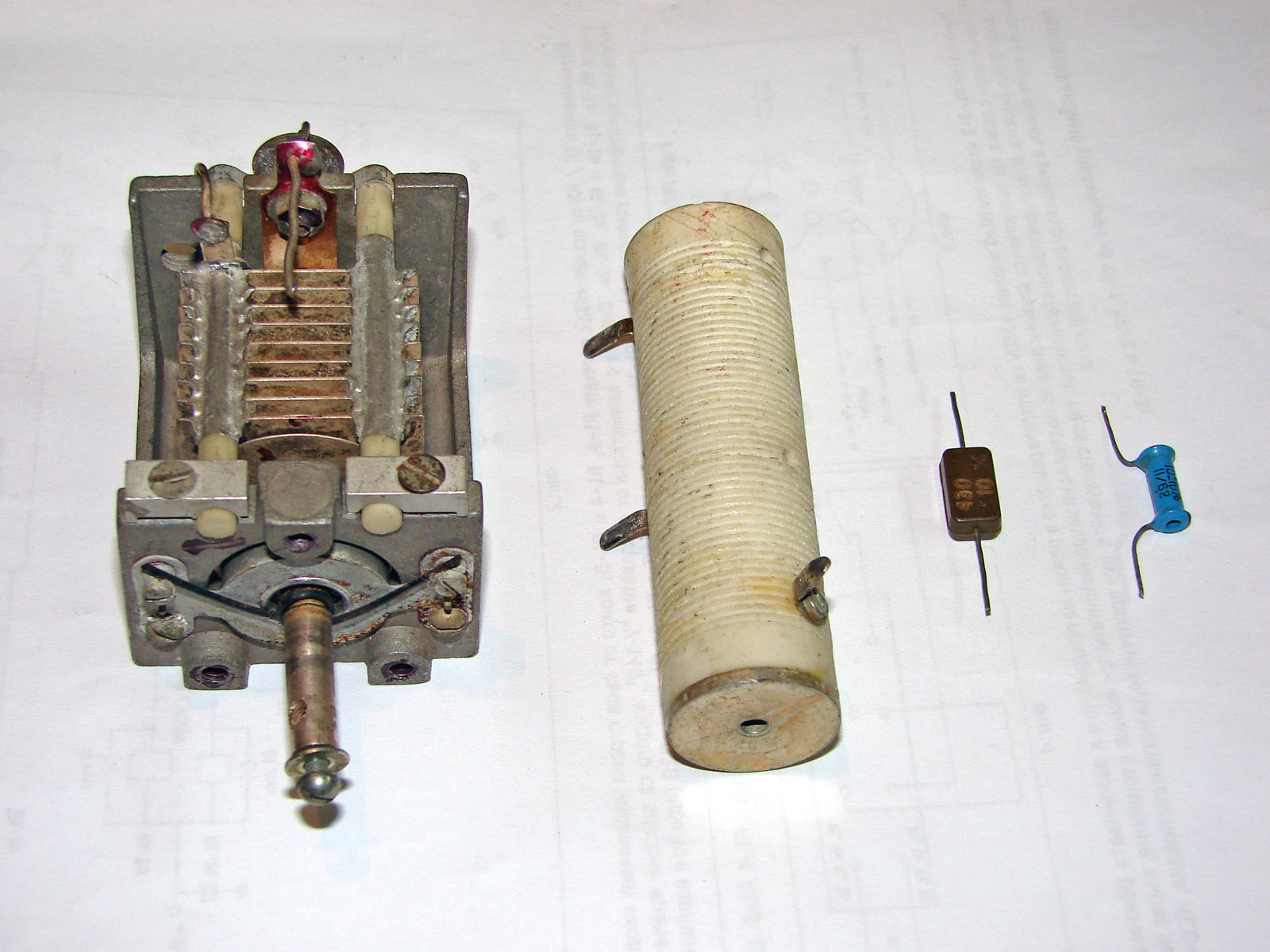

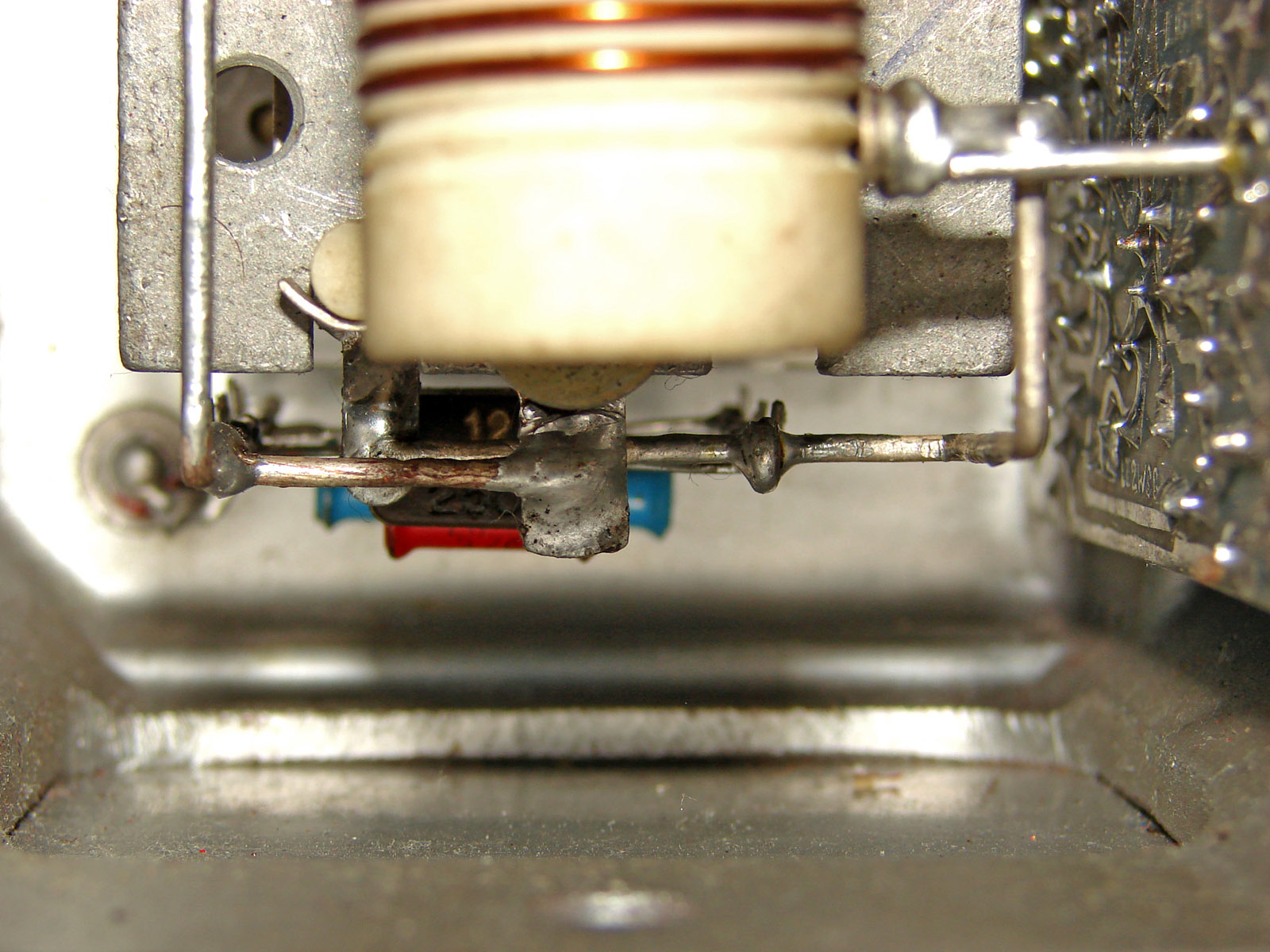

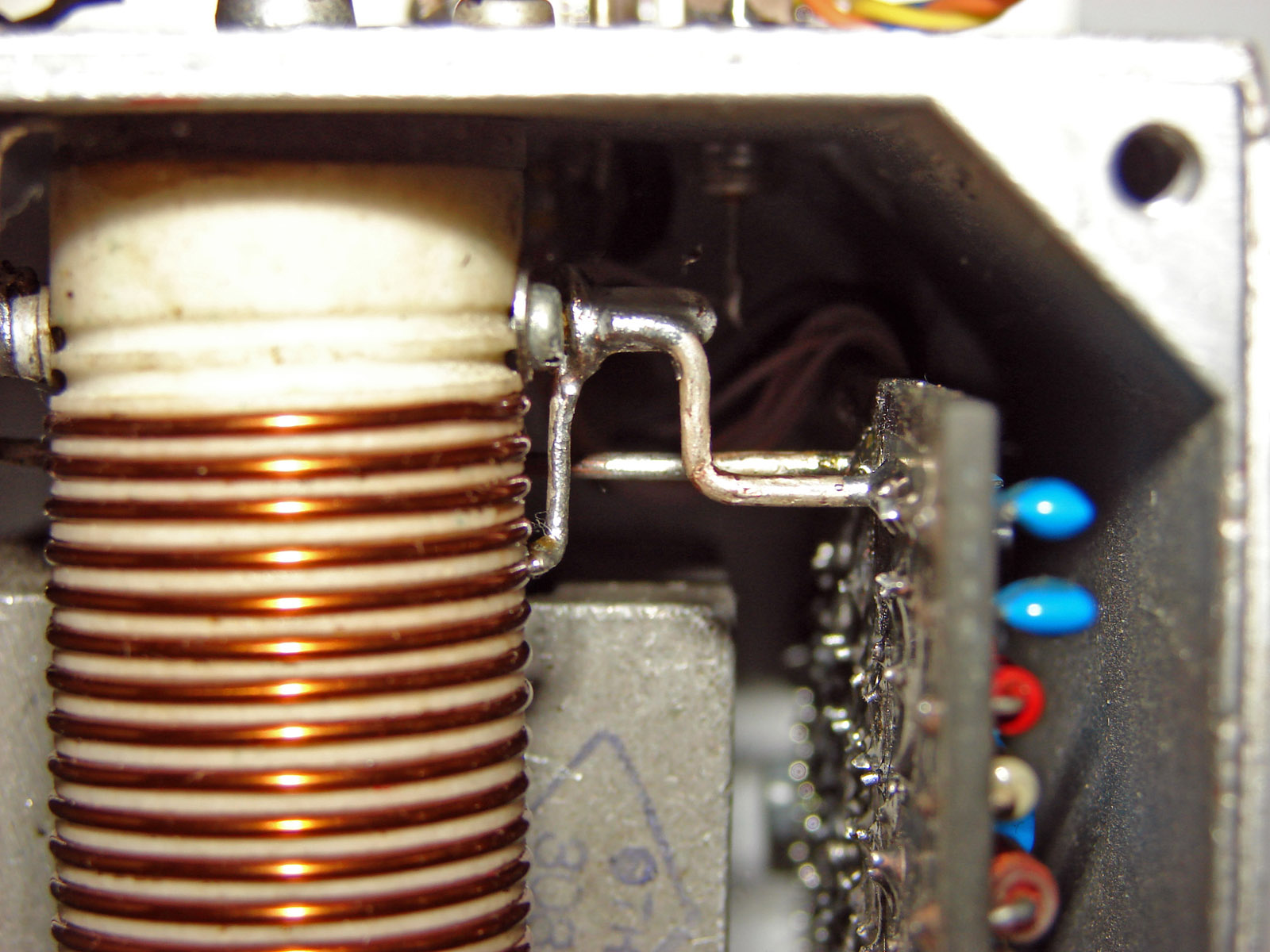

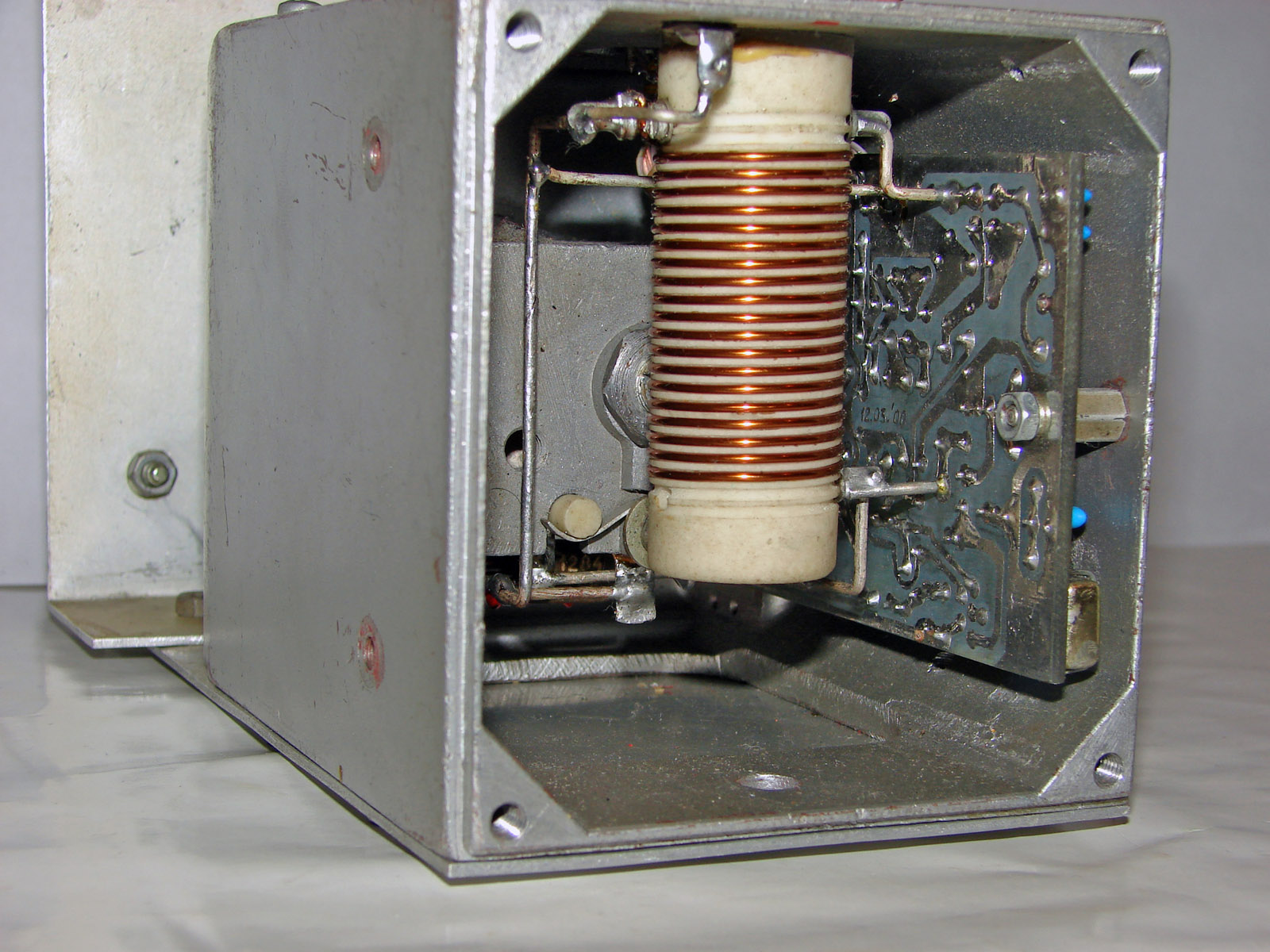

Бобината L1 е навита на керамично тяло от високочестотна
керамика с диаметър 22 mm и дължина 60 мм, с принудителна стъпка в оригиналните
канали. Диаметърът на проводника е около 0,85 mm, навит с голямо натягане.
Използвайте максимално възможния диаметър на проводника, който може да си
позволите за да получите желаната индуктивност. Индуктивността на бобината L1 е около 2,8 μH. На посоченото
тяло съдържа 22 навивки, като отводът за сорса на двугейтовия транзистор T1 е от
петата навивка, считано от студения край.
На посочения променлив кондензатор механично може да се
регулира максималния капацитет и коефициента на припокритие.

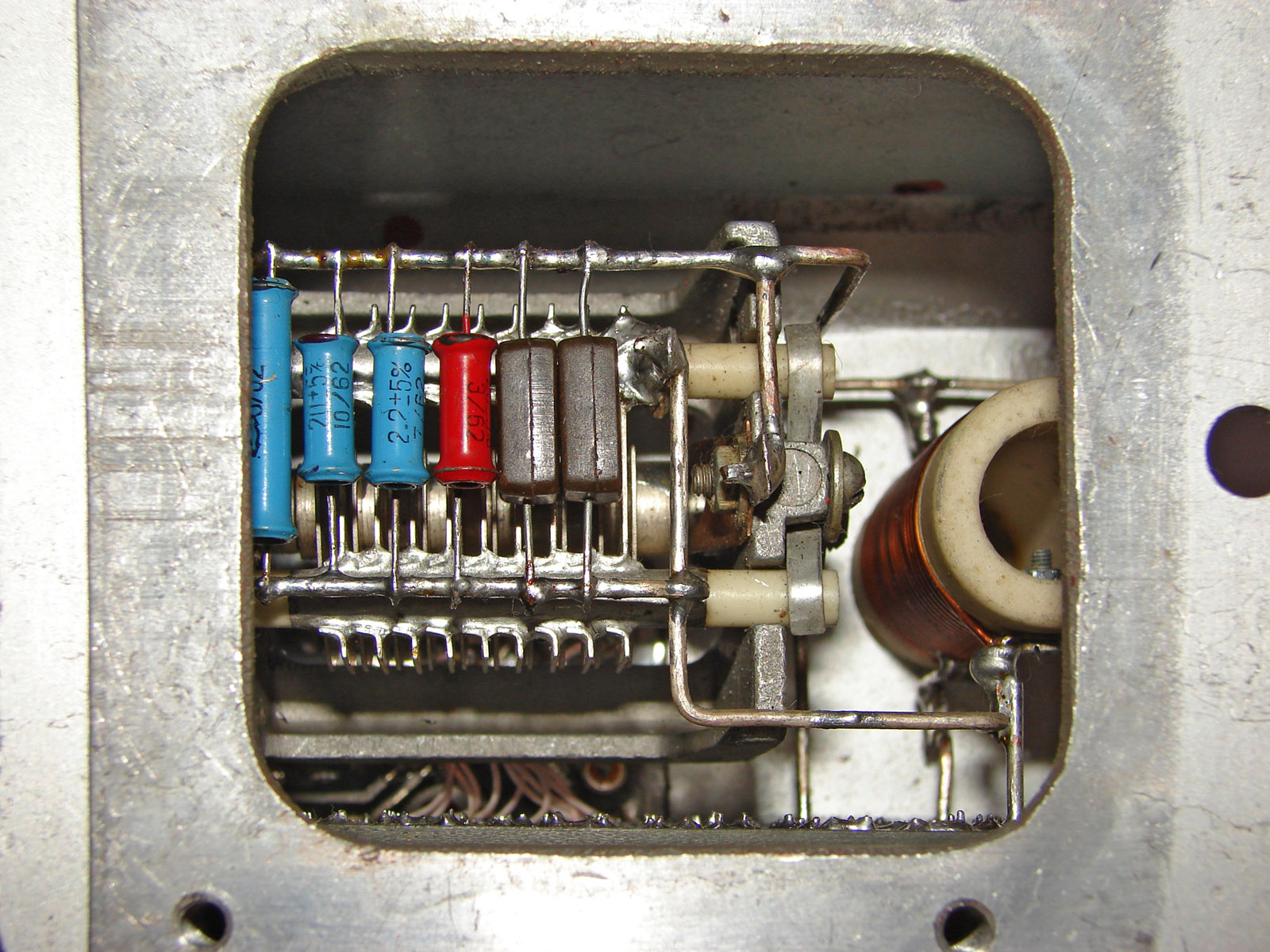

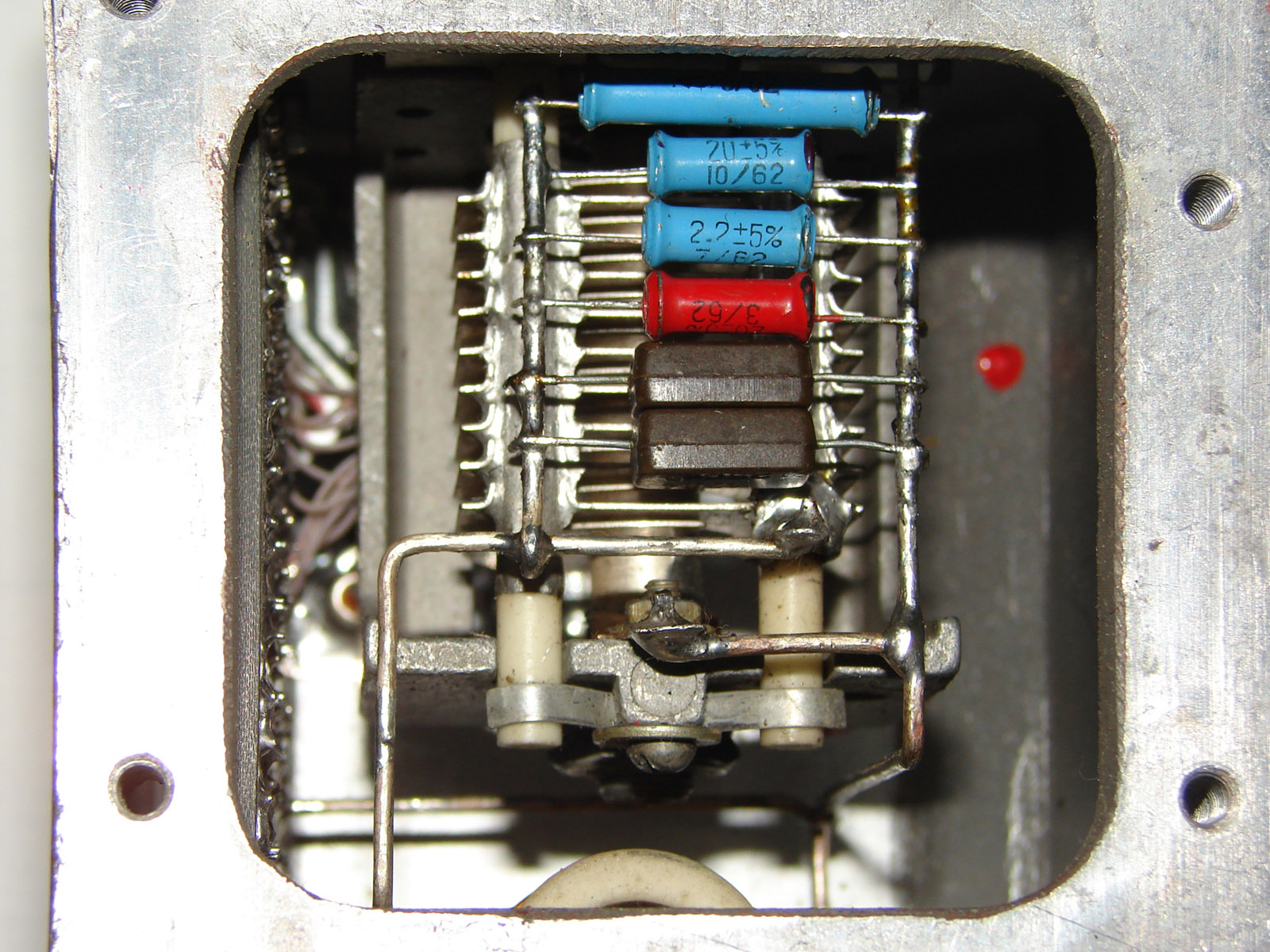

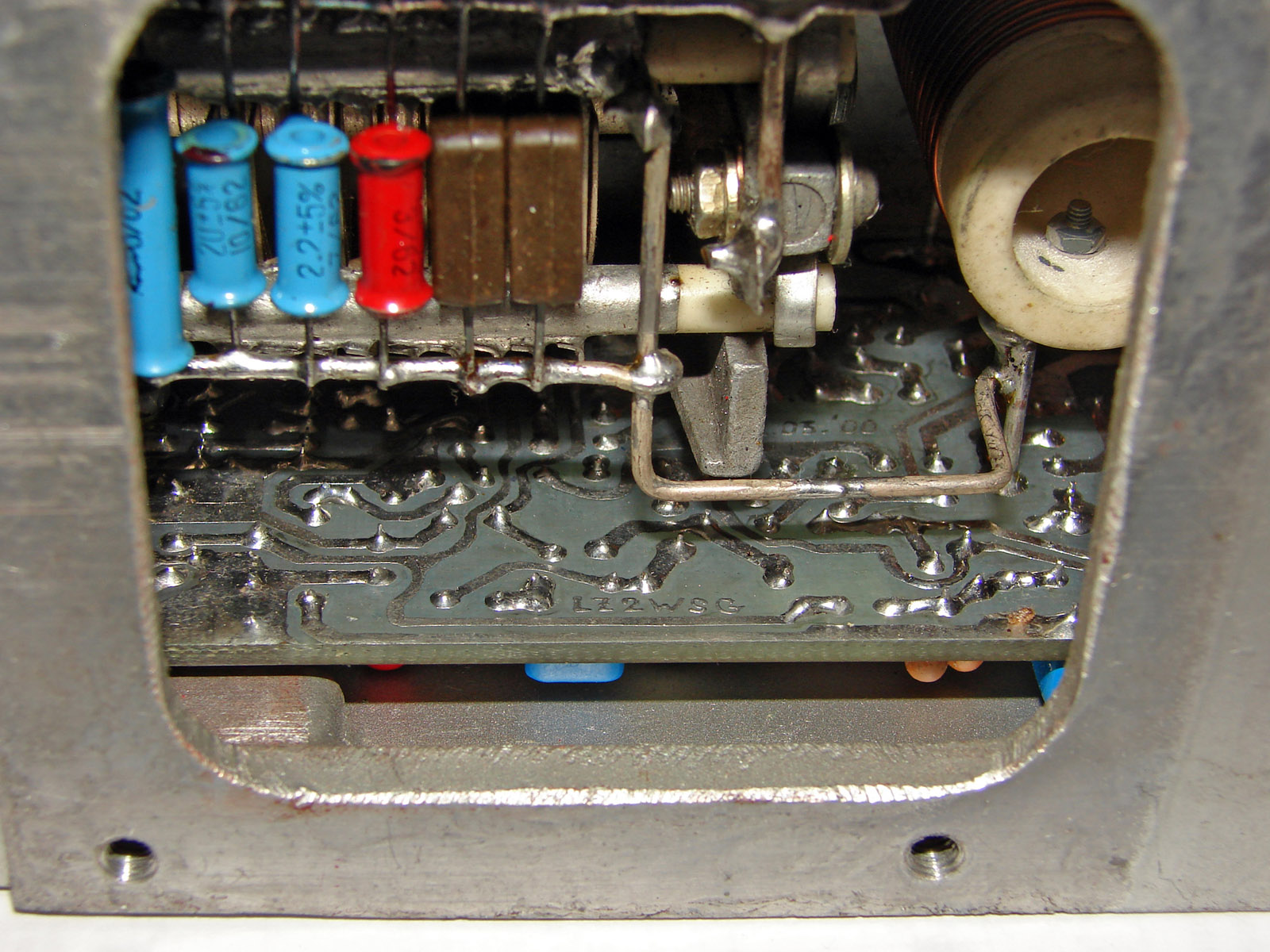

Чрез промяна на паралелните кондензатори с нулев или слабо
отрицателен температурен коефициент на изменение на капацитета (тръбни, сини) с
такива с положителен (червени) и с цифров честотомер, за няколко вечери е
възможно да се стабилизира температурното изменение на честотата в приемливи
граници.
Добра основа за очаквана стабилна честота на VFO генератора е
тежката лята метална кутия с дебели стени. Трябва да се избират променливи
кондензатори с дебели, по възможност сребърни или посребрени пластини, на
керамични държачи и задължително с лагерно окачване на ротора. Луфтове,
приплъзвания и неравномерно въртене на оста на променливия кондензатор са
недопустими.

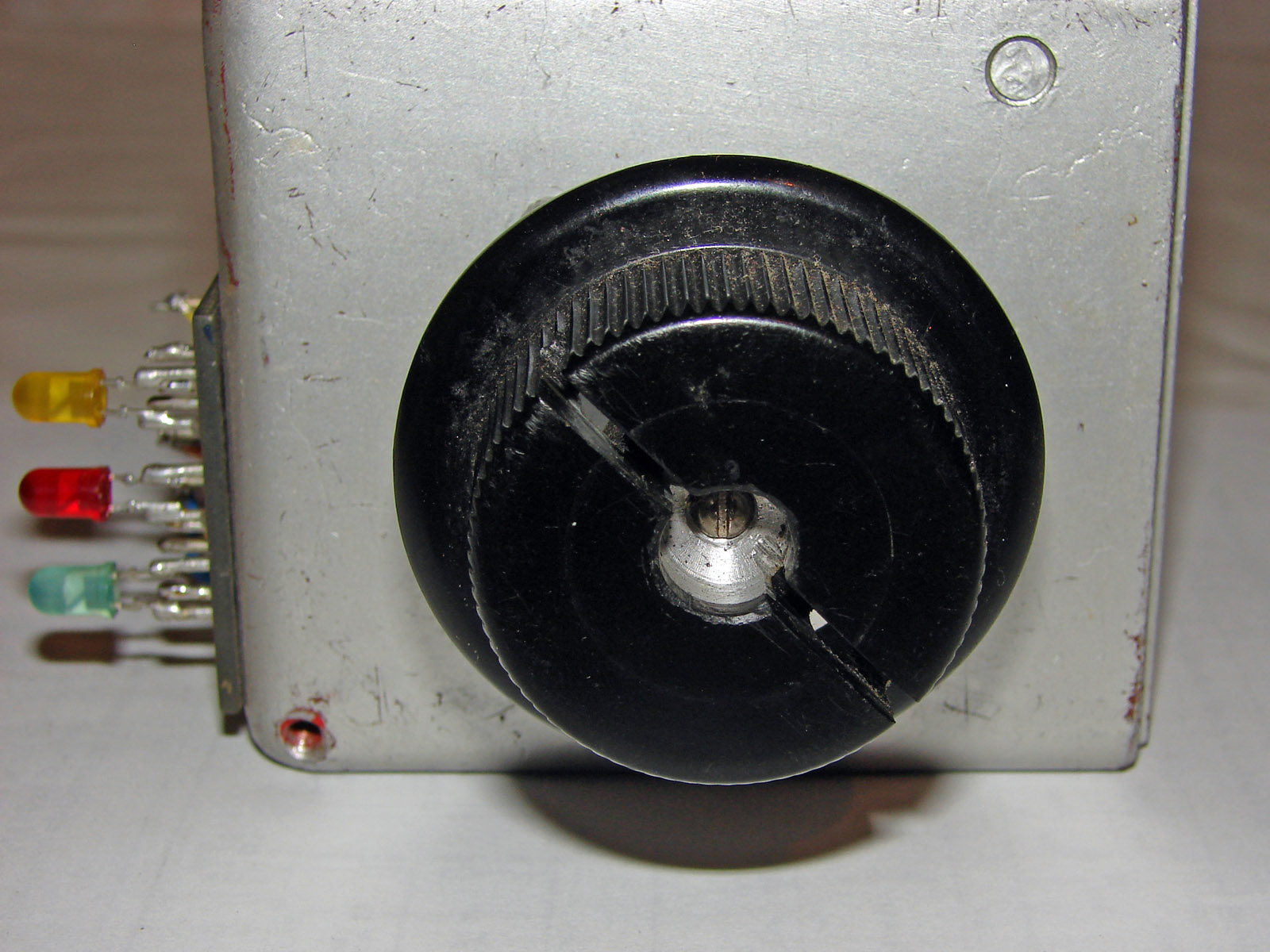

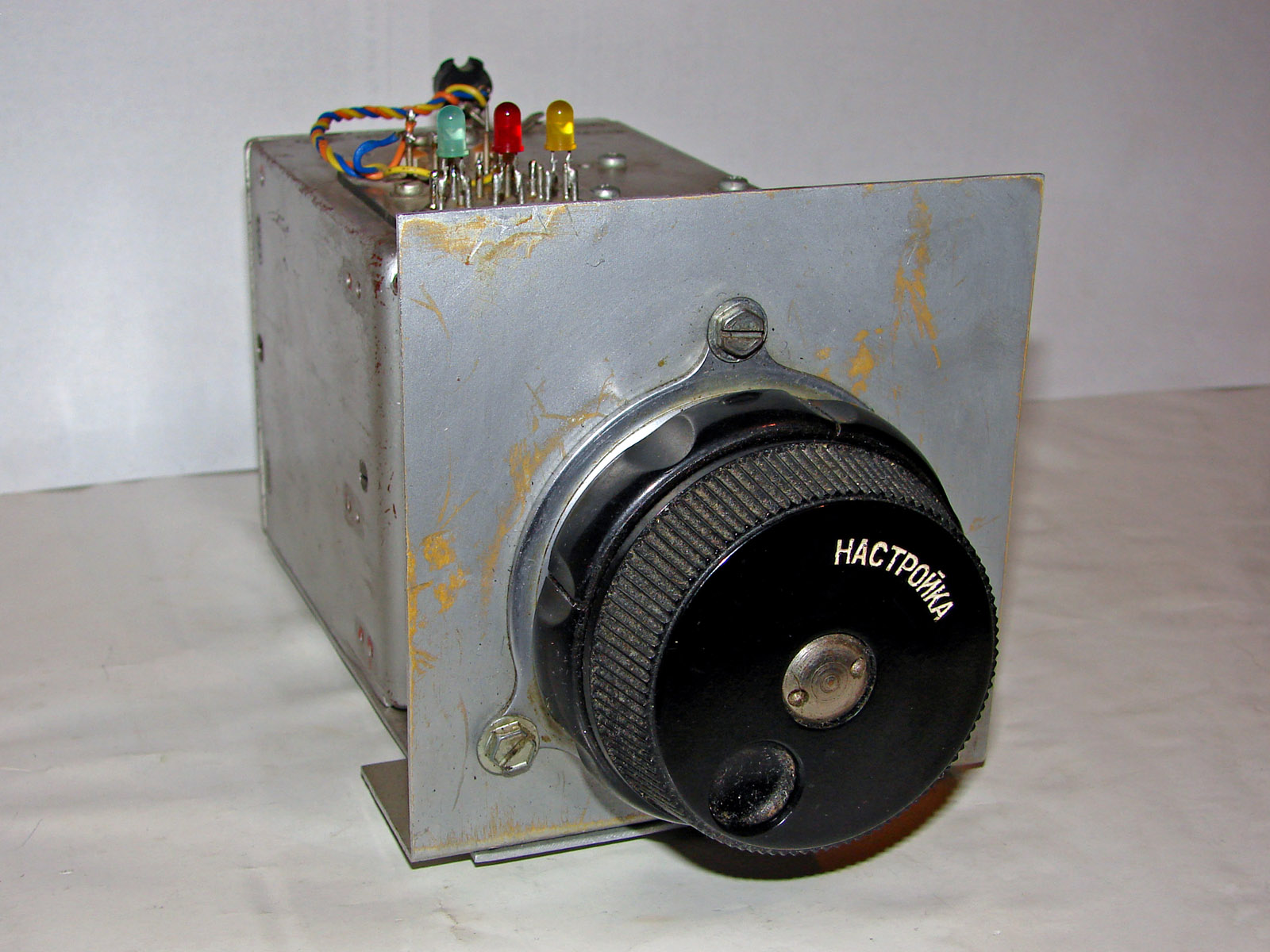

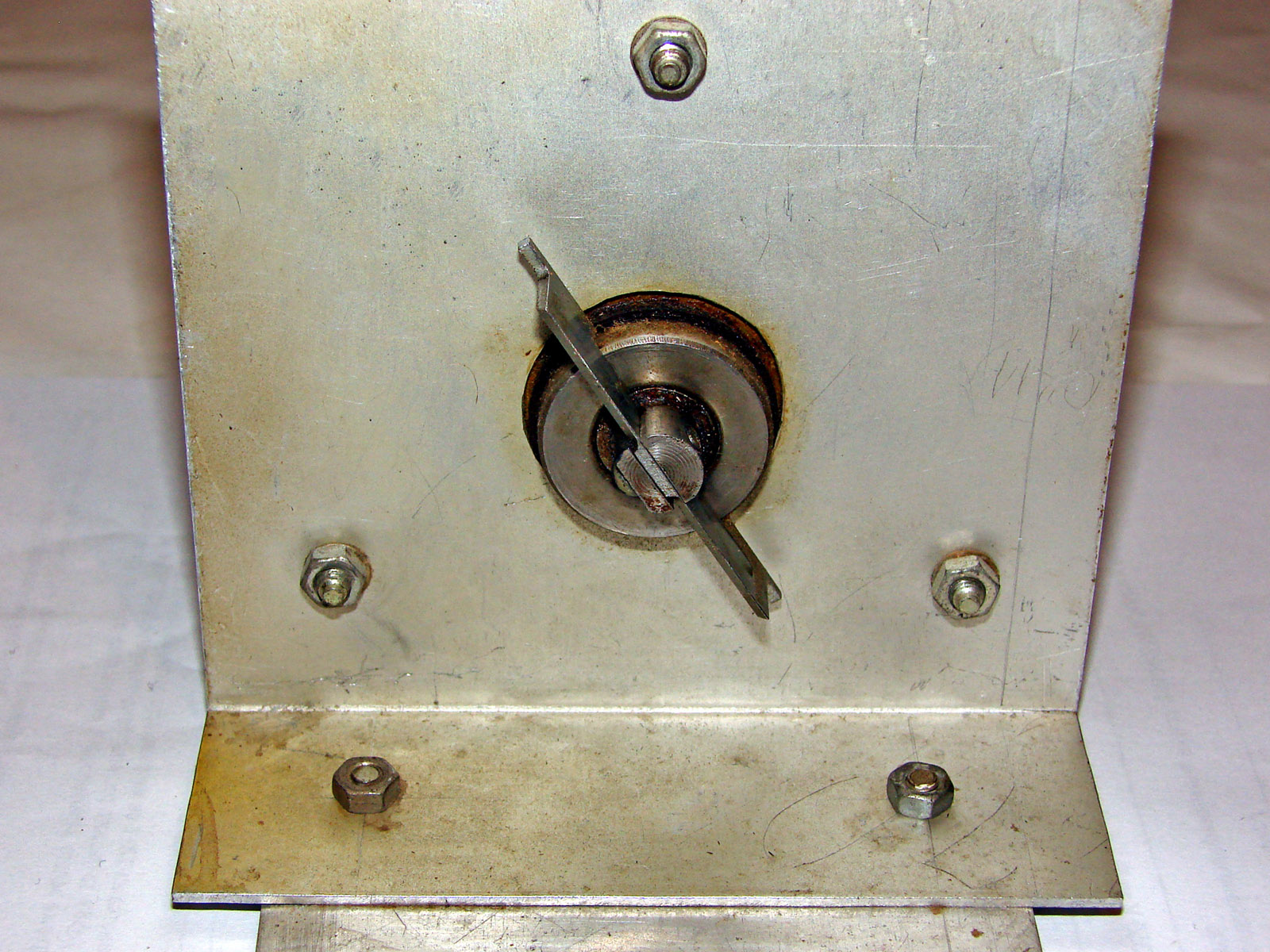

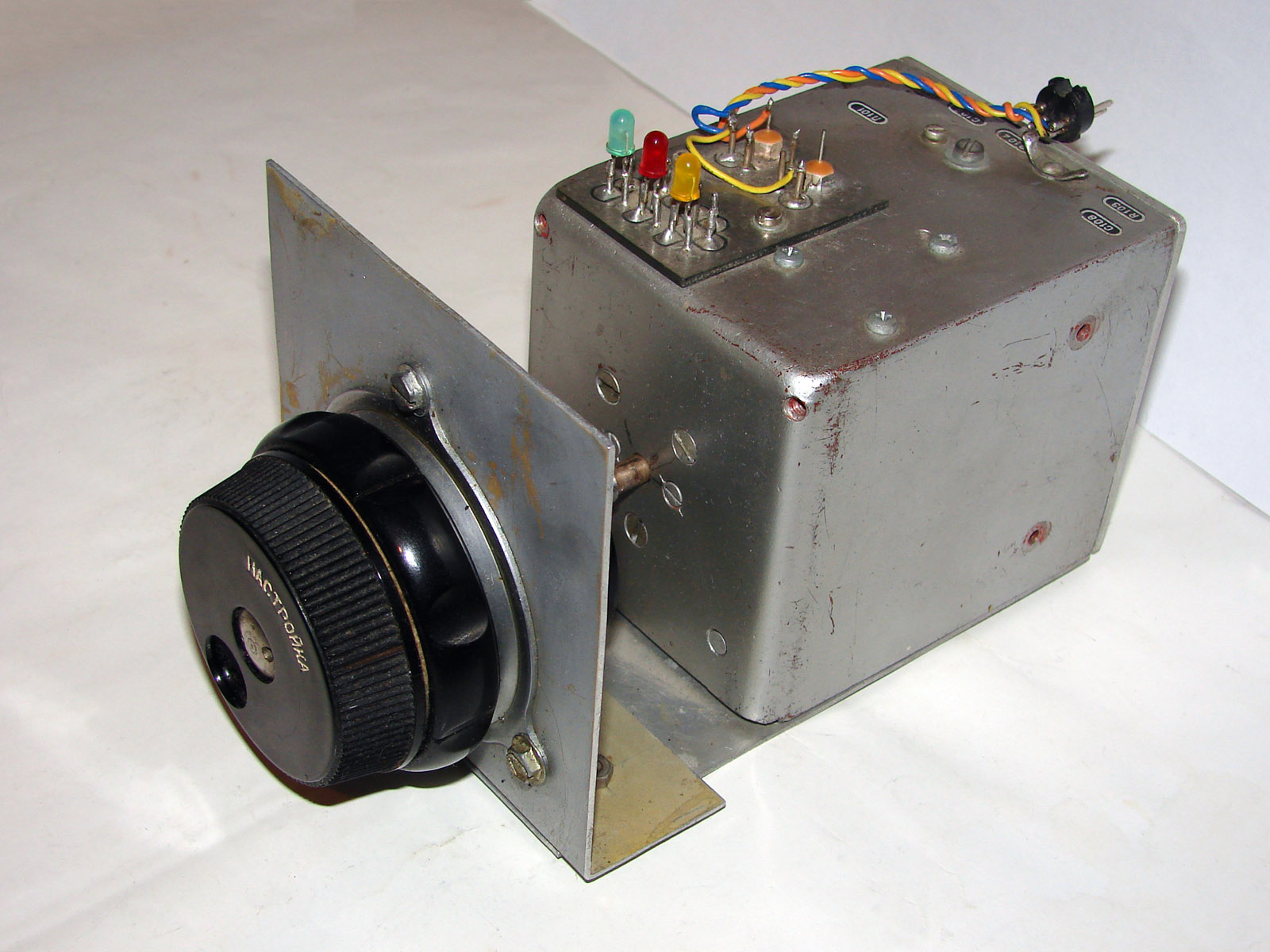

Използваният механичен преобразувателен механизъм до голяма
степен определя точността на настройка на станция и комфорта при използване на

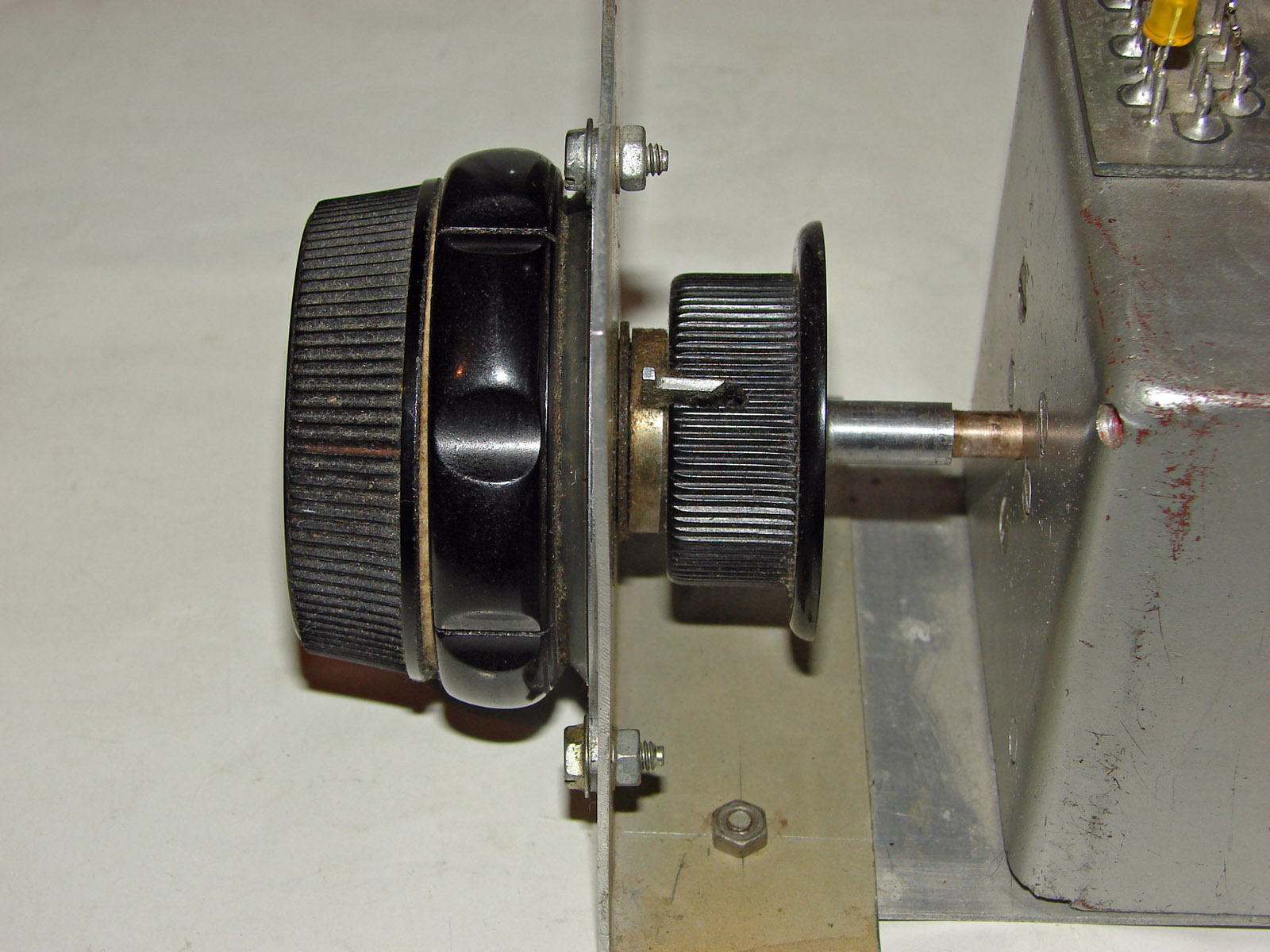

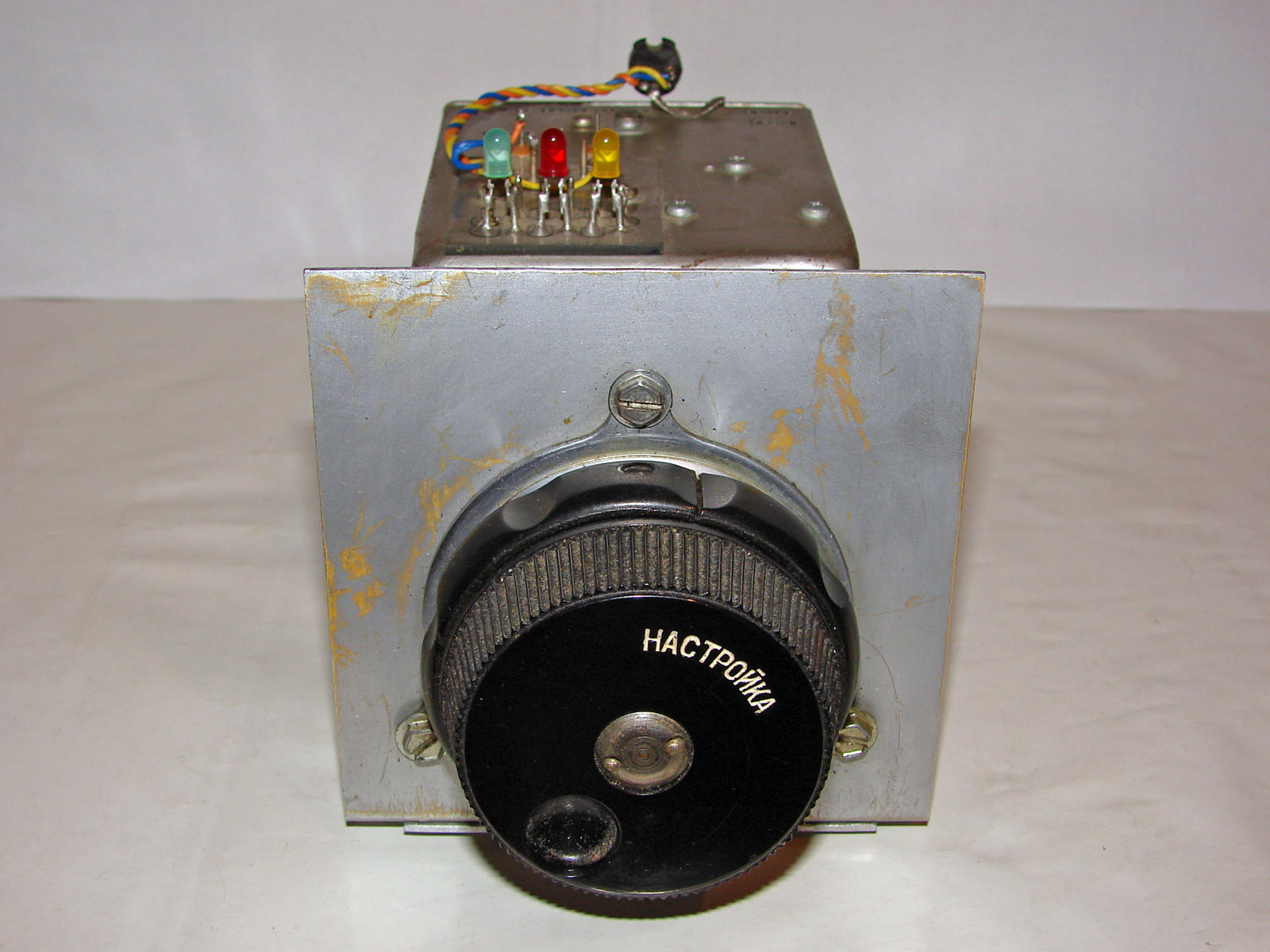

изработения генератор. С посочения планетарен механизъм от радиоприемник Р-311
скоростта на изменение на честотата за един оборот е около 11 kHz. След
първоначално почистване и смазване, за 11 години експлоатация не е извършван
нито един ремонт, нито една профилактика. За мен удобството от двускоростно
изменение на честотата е незаменимо и няма аналог във фабричните
апаратури.

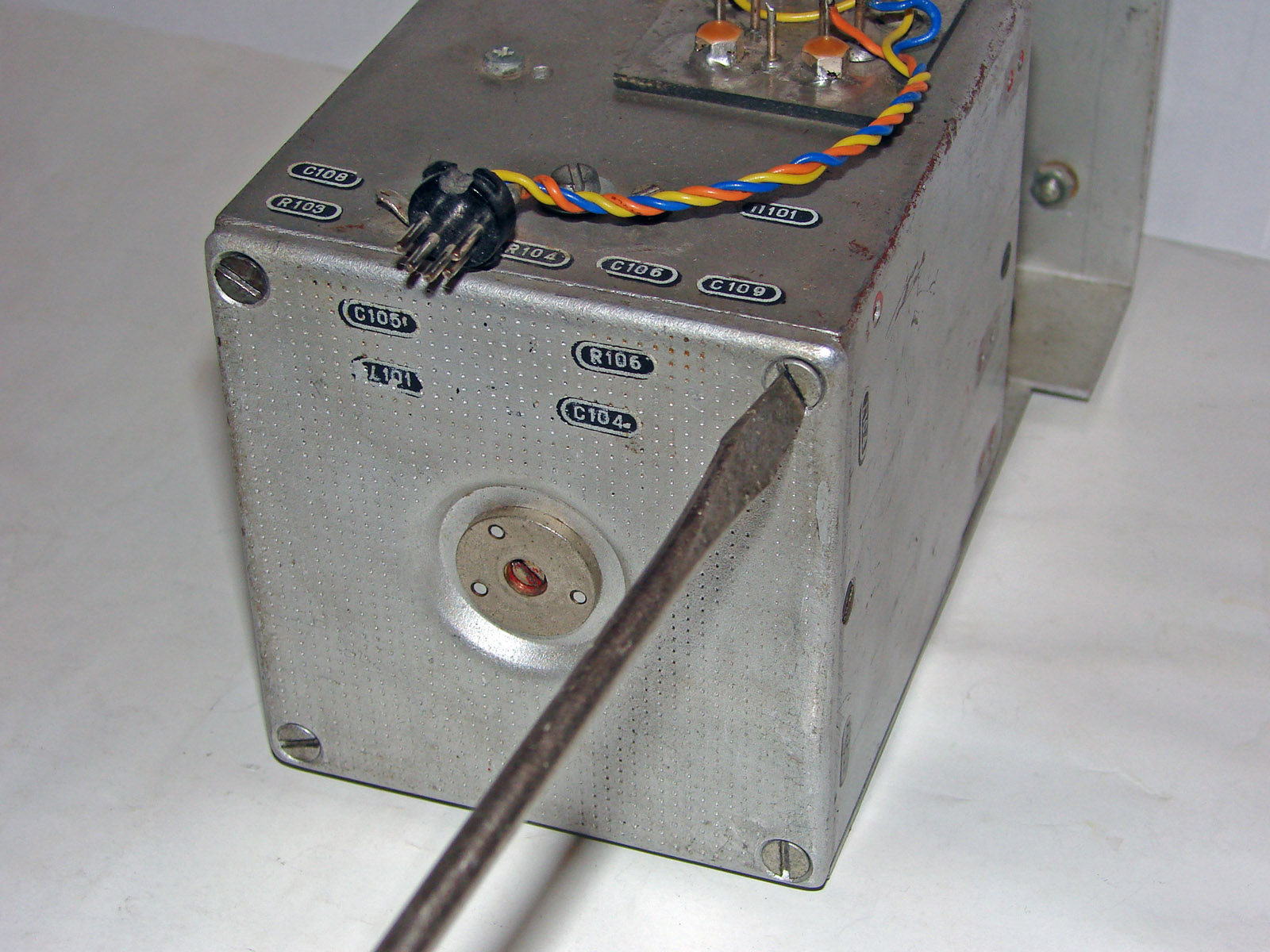

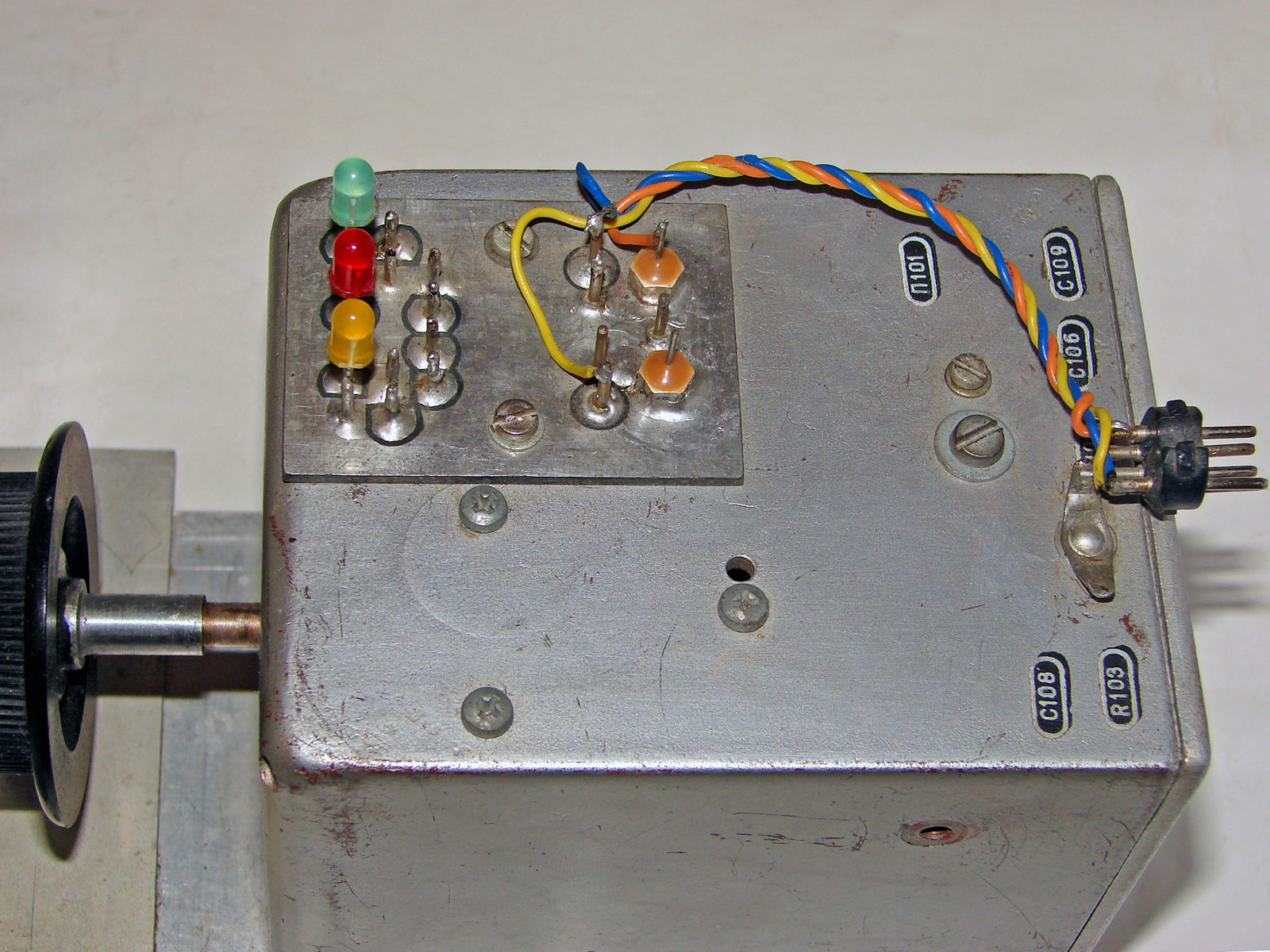

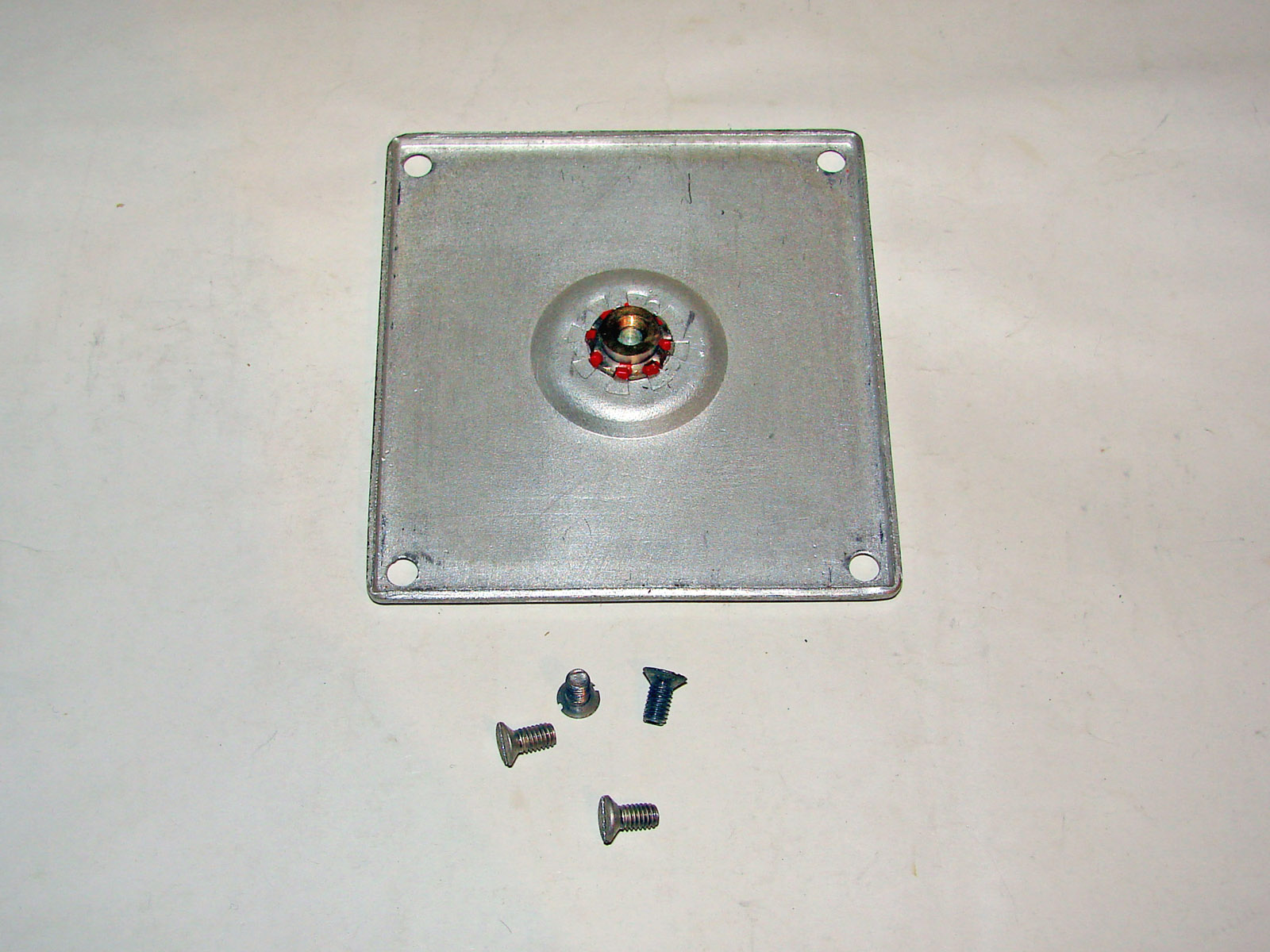

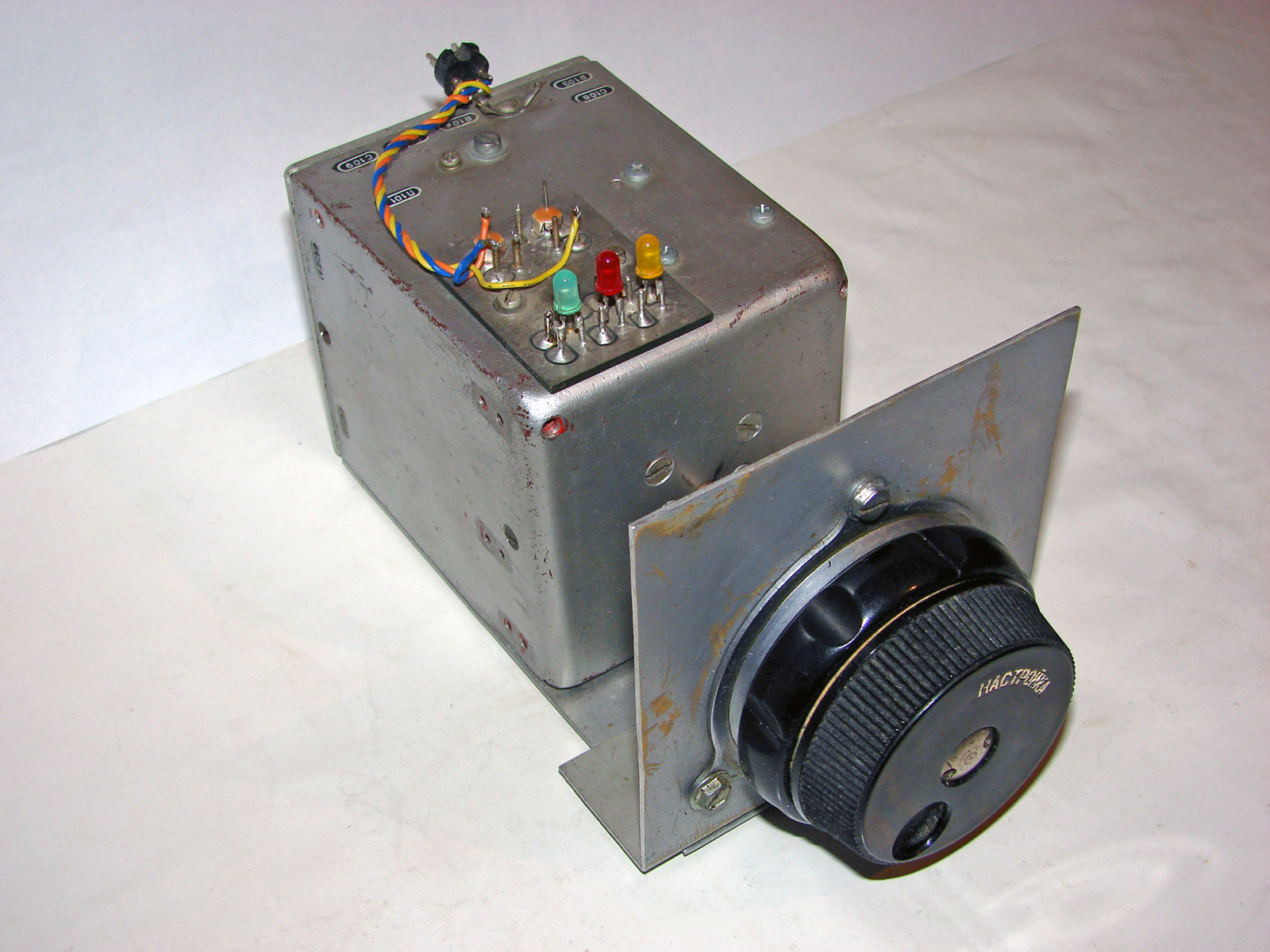

Кутията на VFO генератора от 2000-а година е отваряна

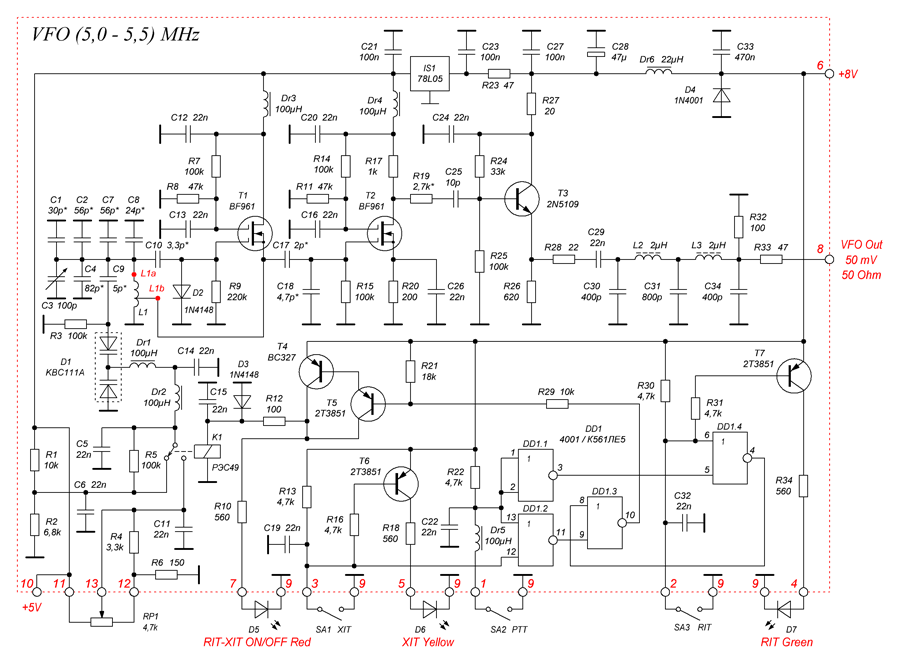

точно 3 пъти: първи път - за възстановяване на спомени по принципна схема :) и
два пъти: за фотоснимка. Работи почти ежедневно по няколко часа на ден.
![]() |
![]() |
![]() |
Архив VFO: стари снимки (VII.2007г.) [zip,jpg][469kb]

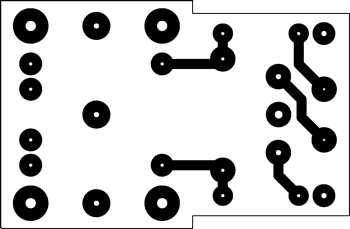

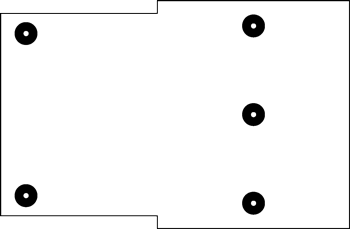

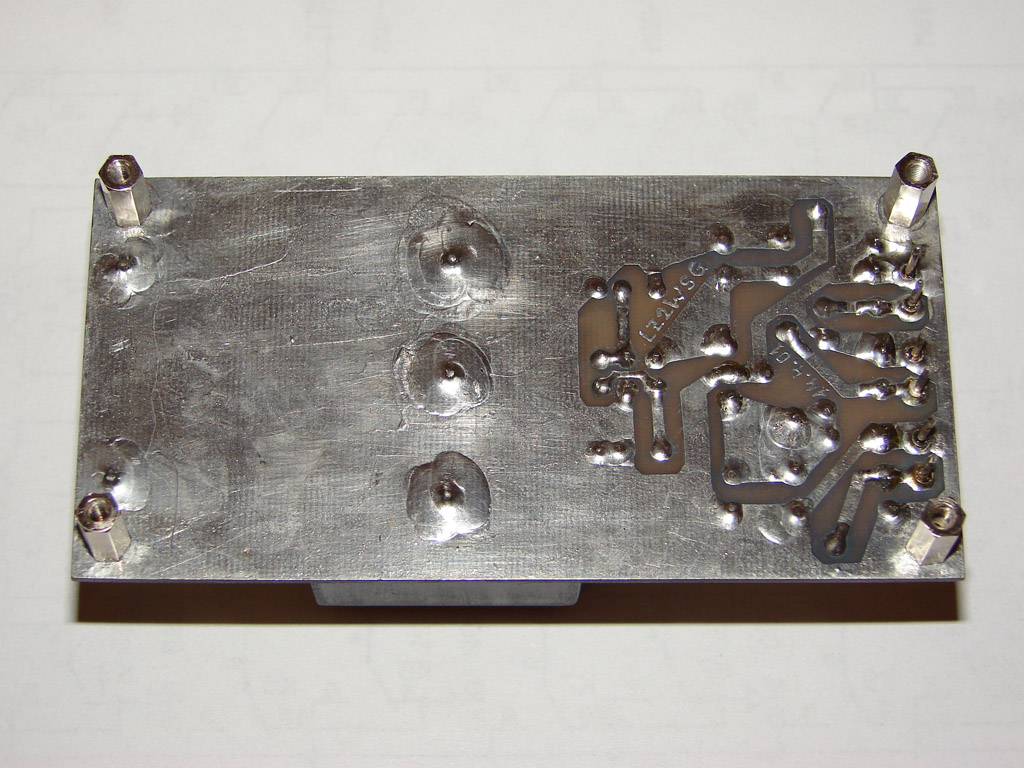

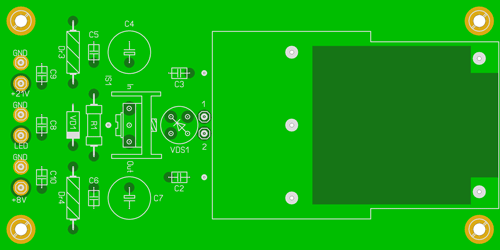

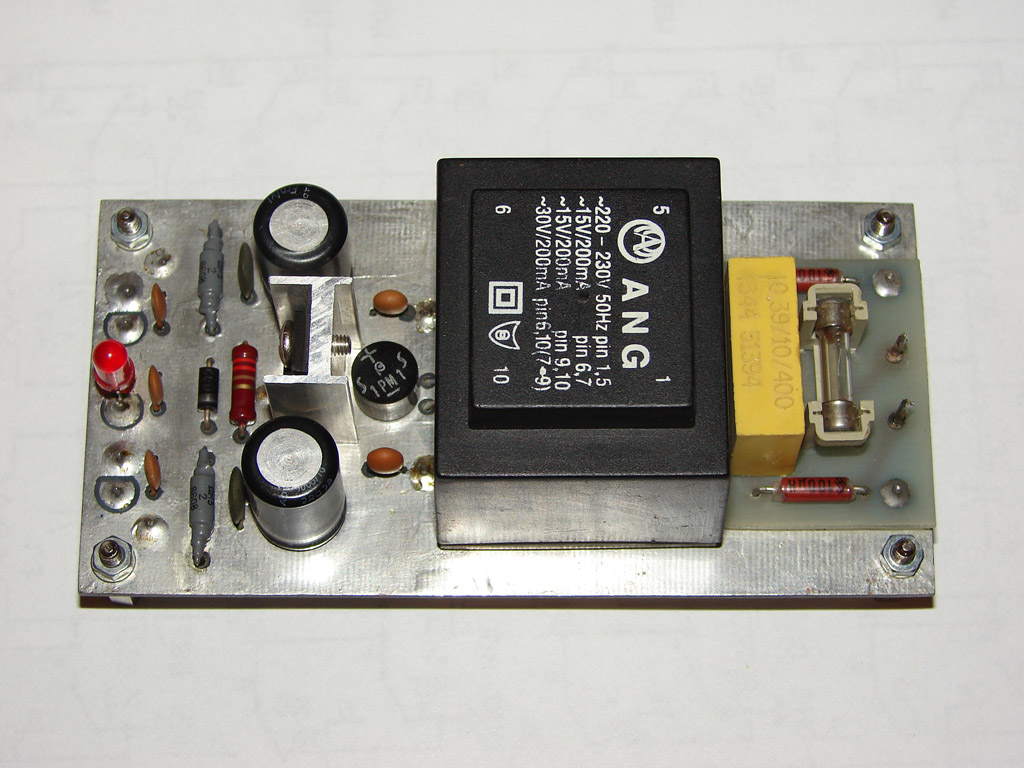

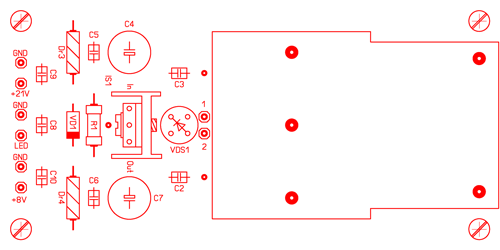

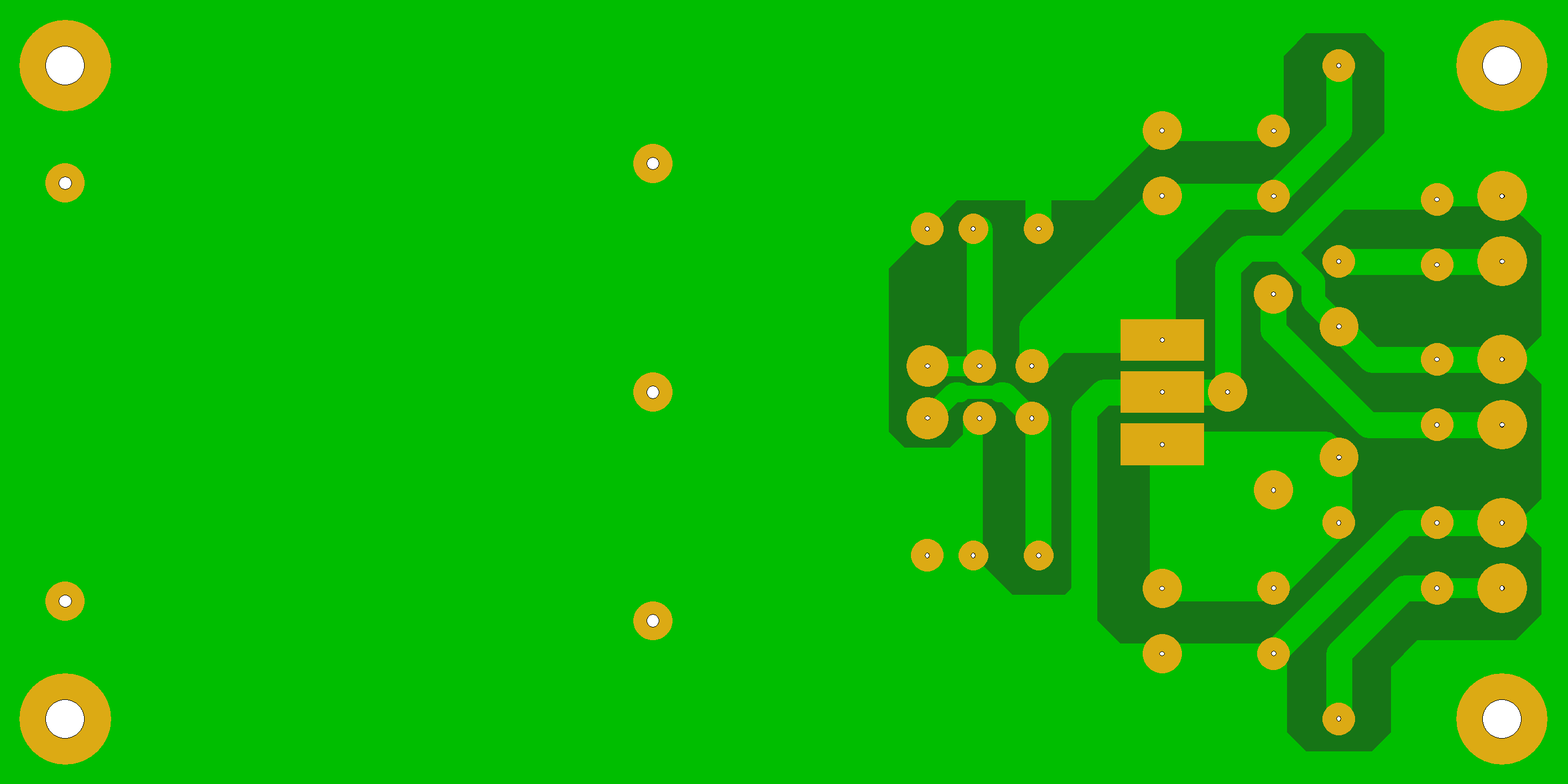

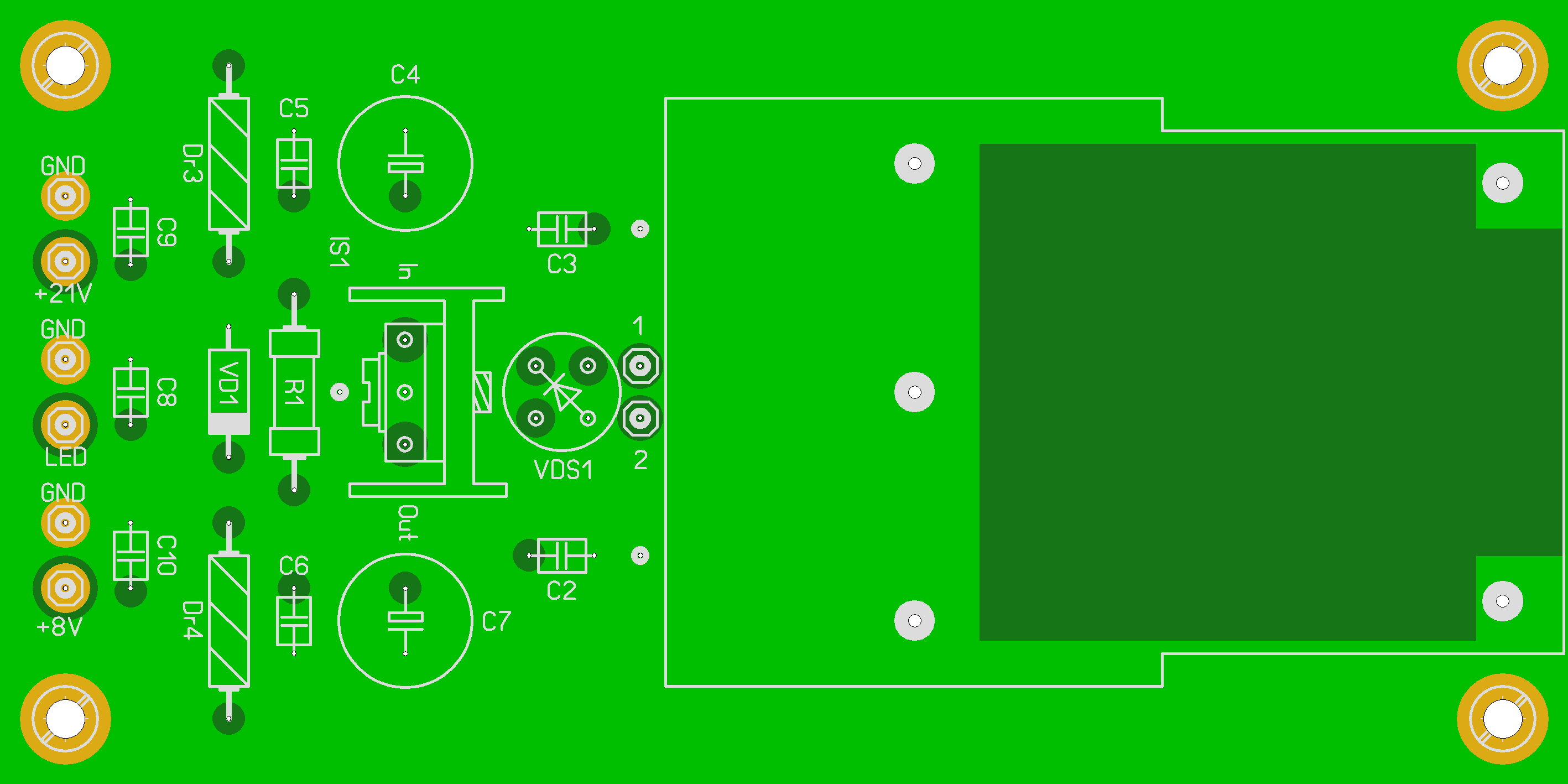

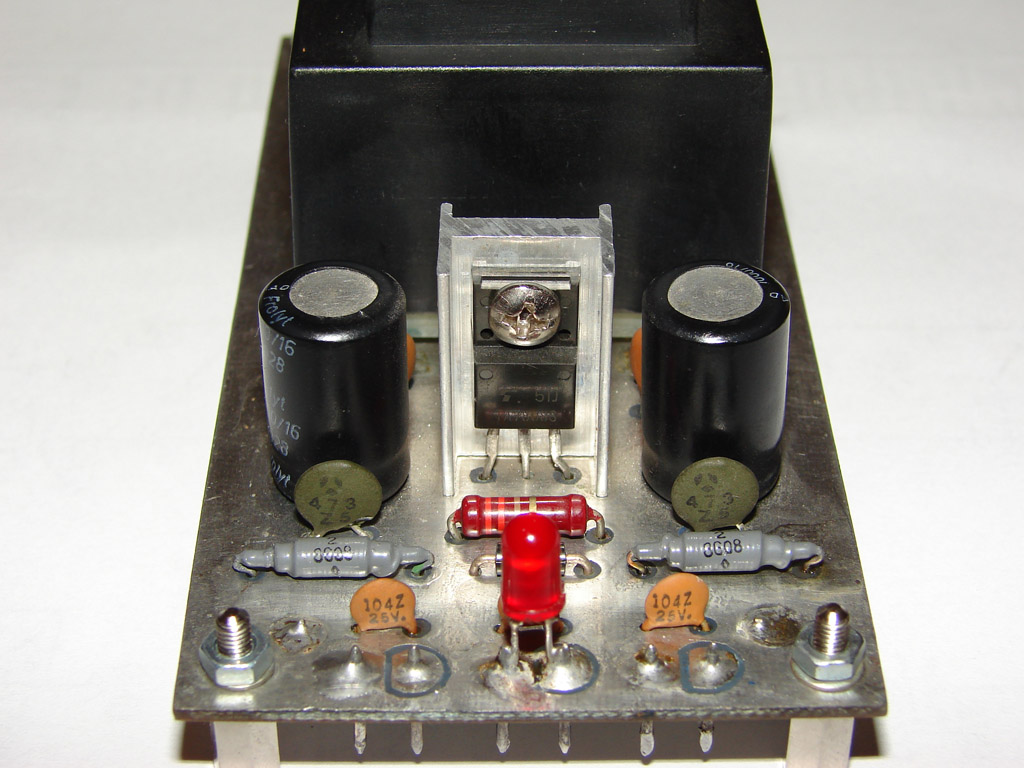

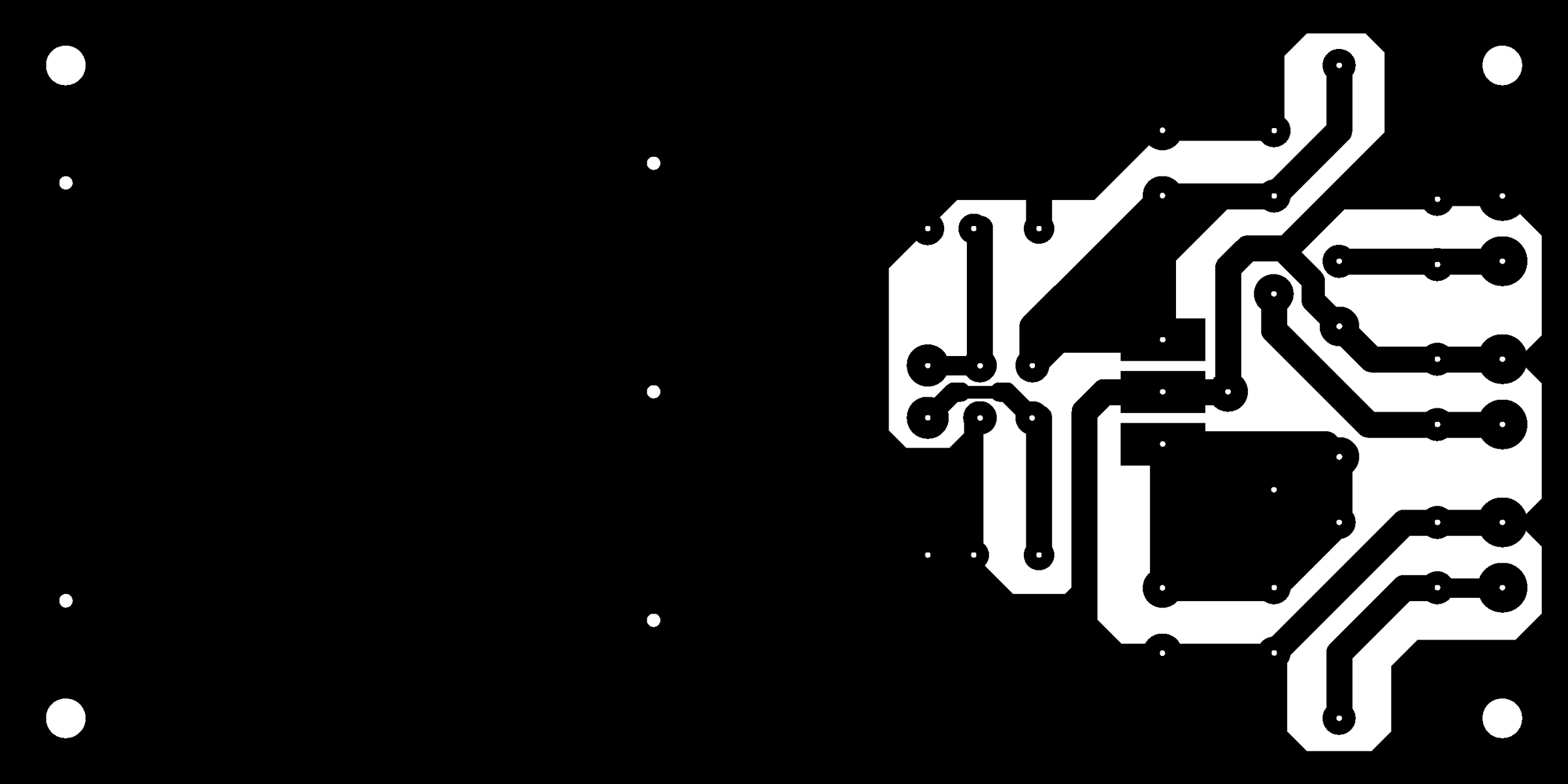

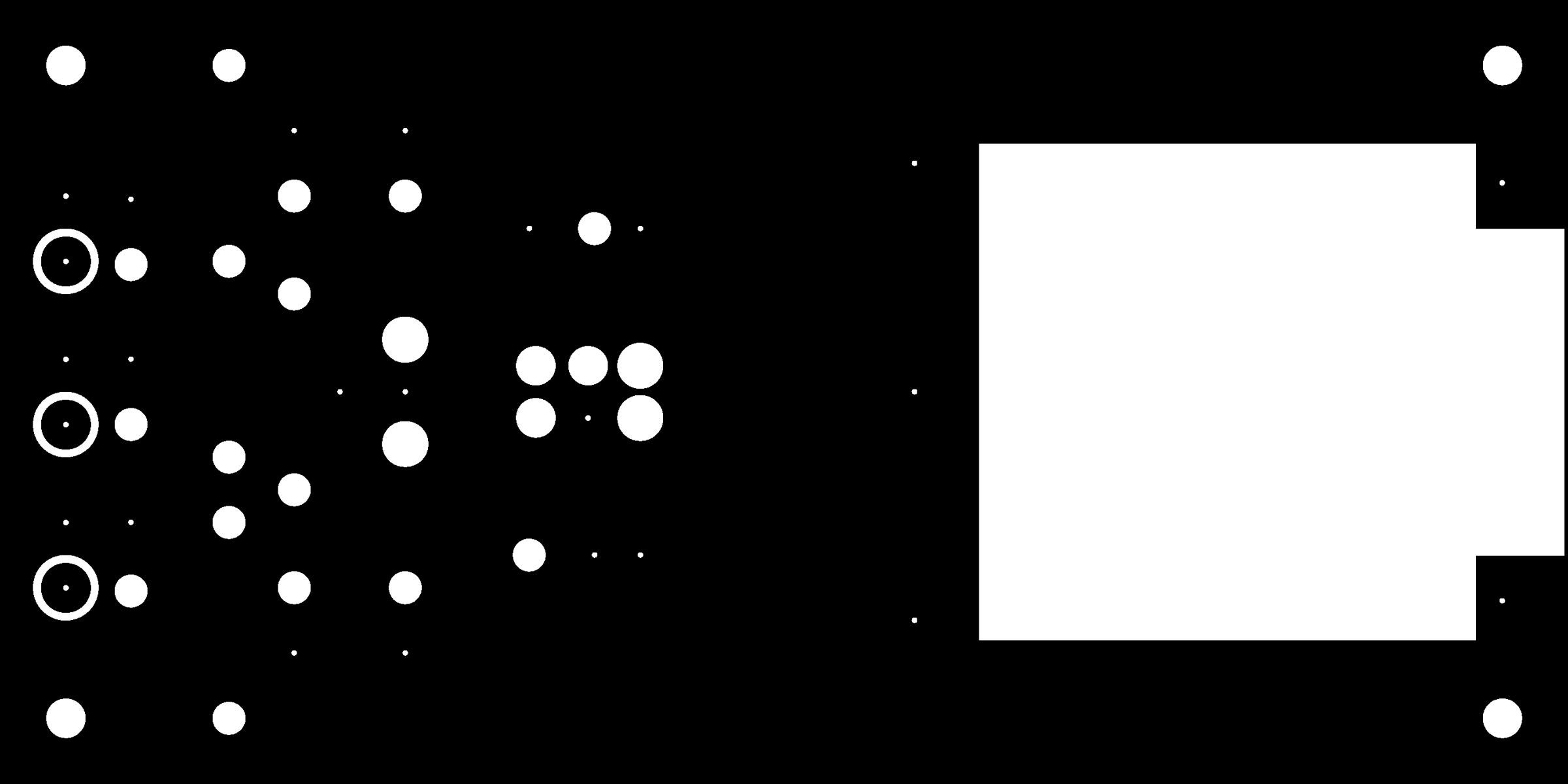

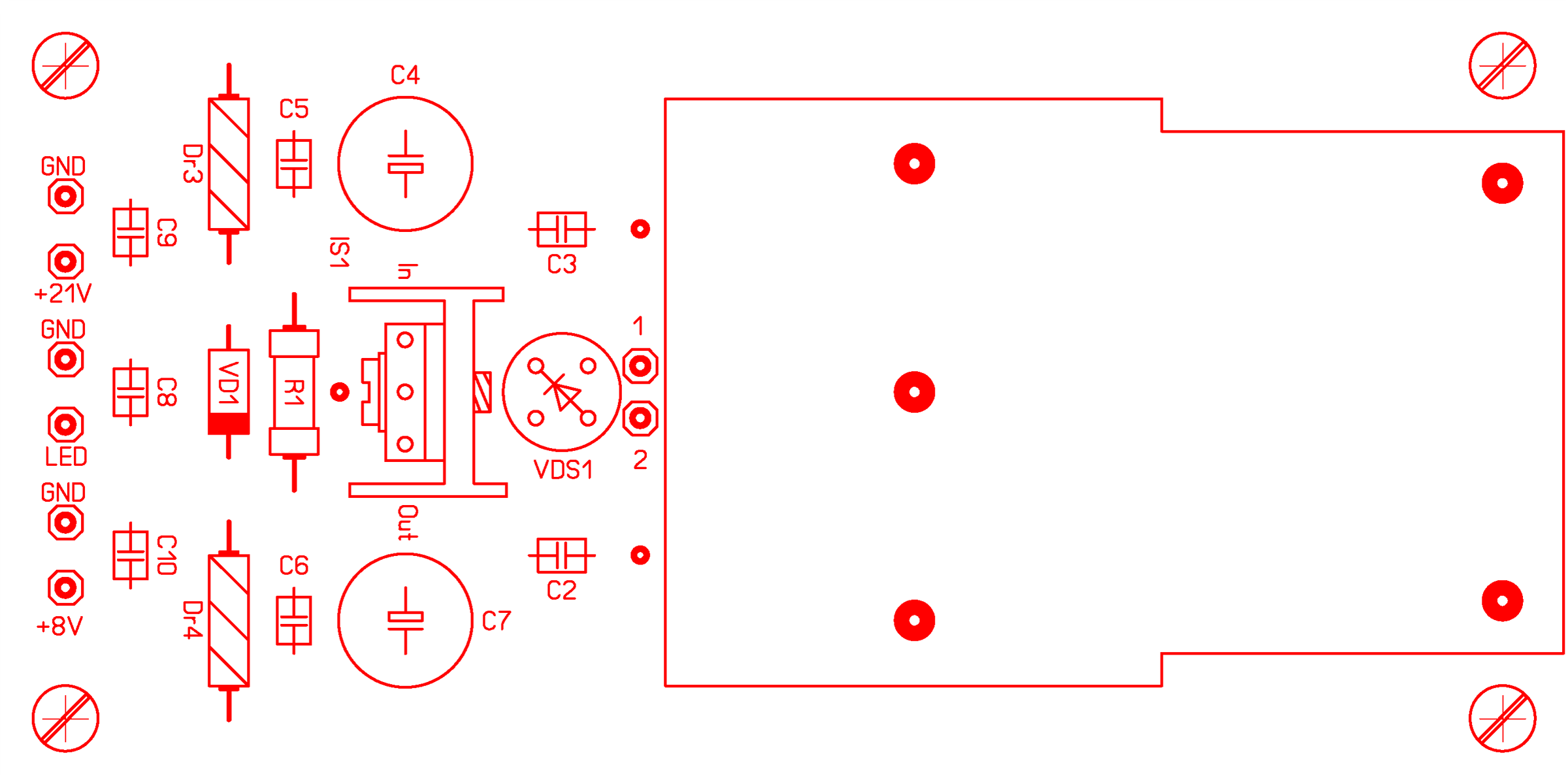

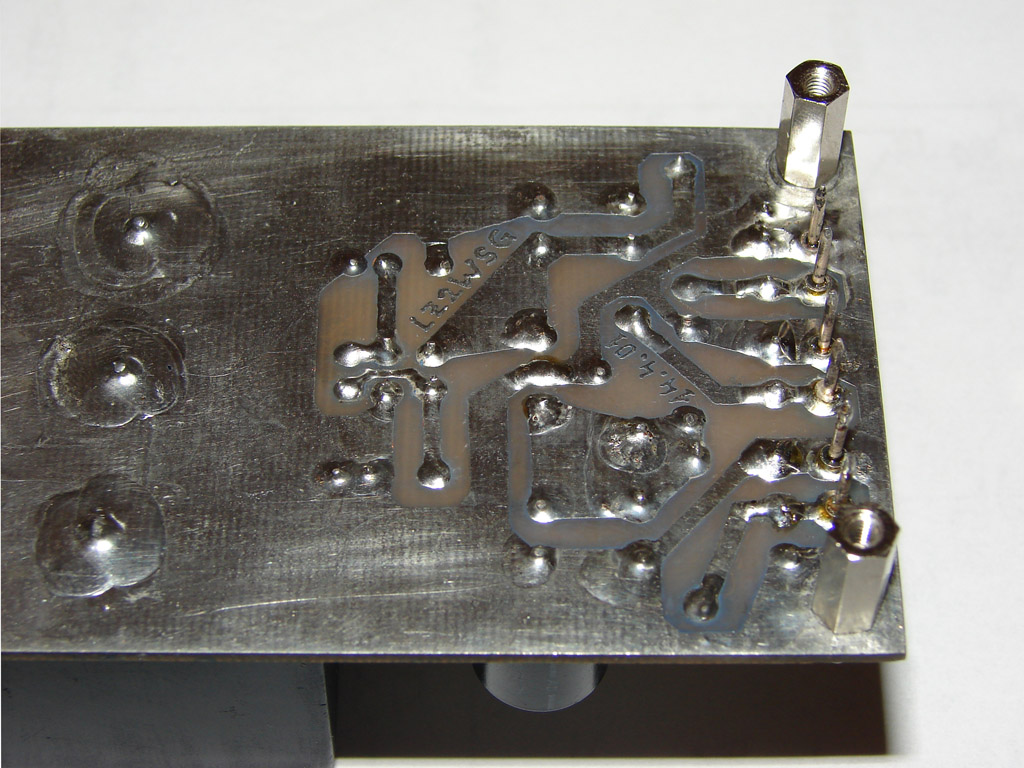

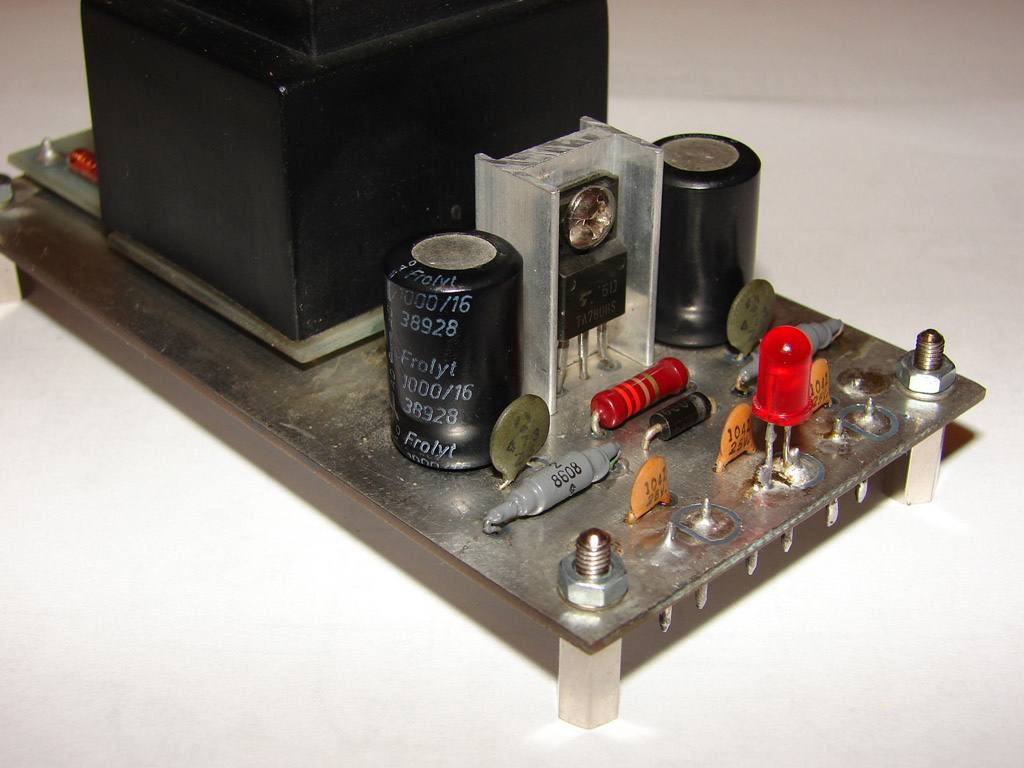

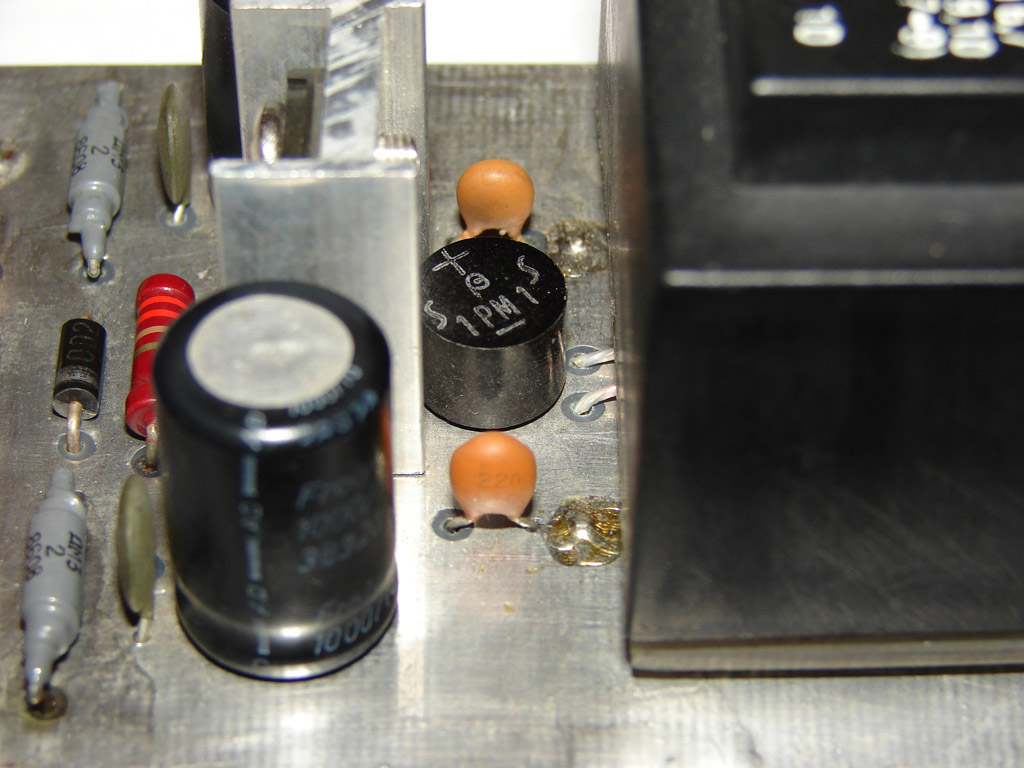

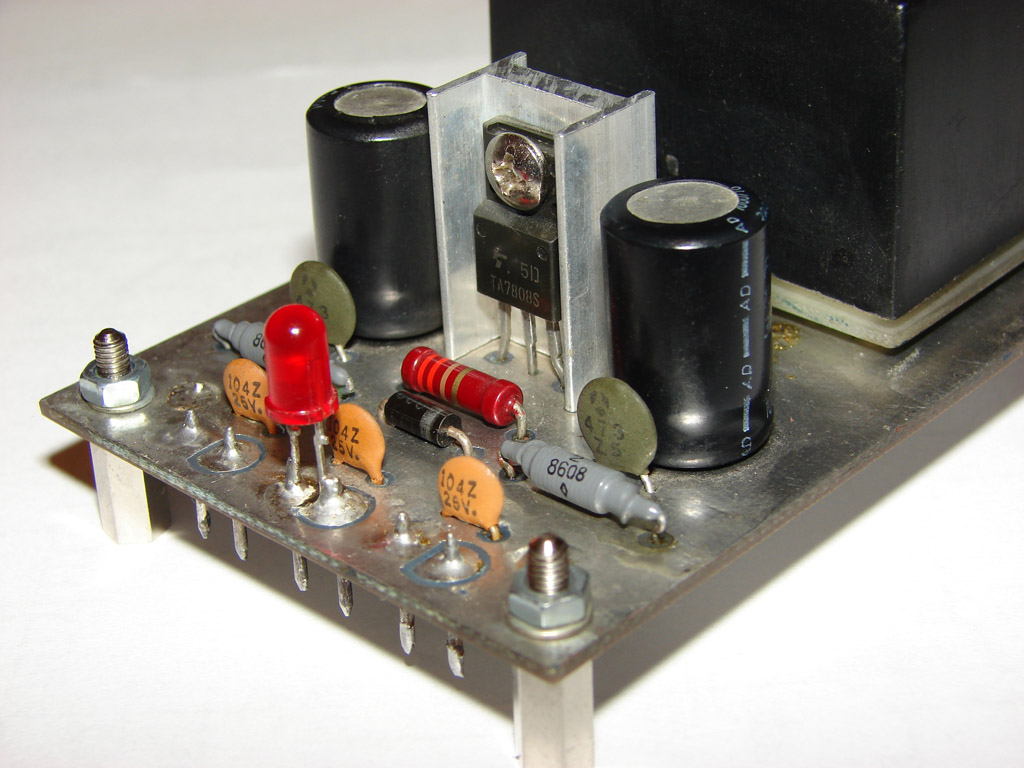

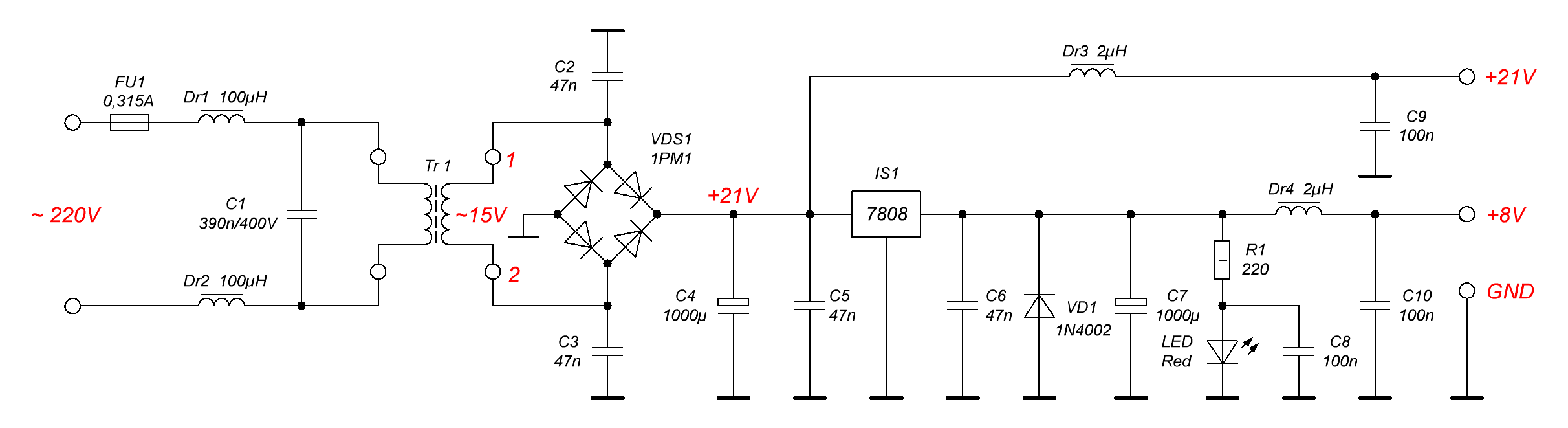

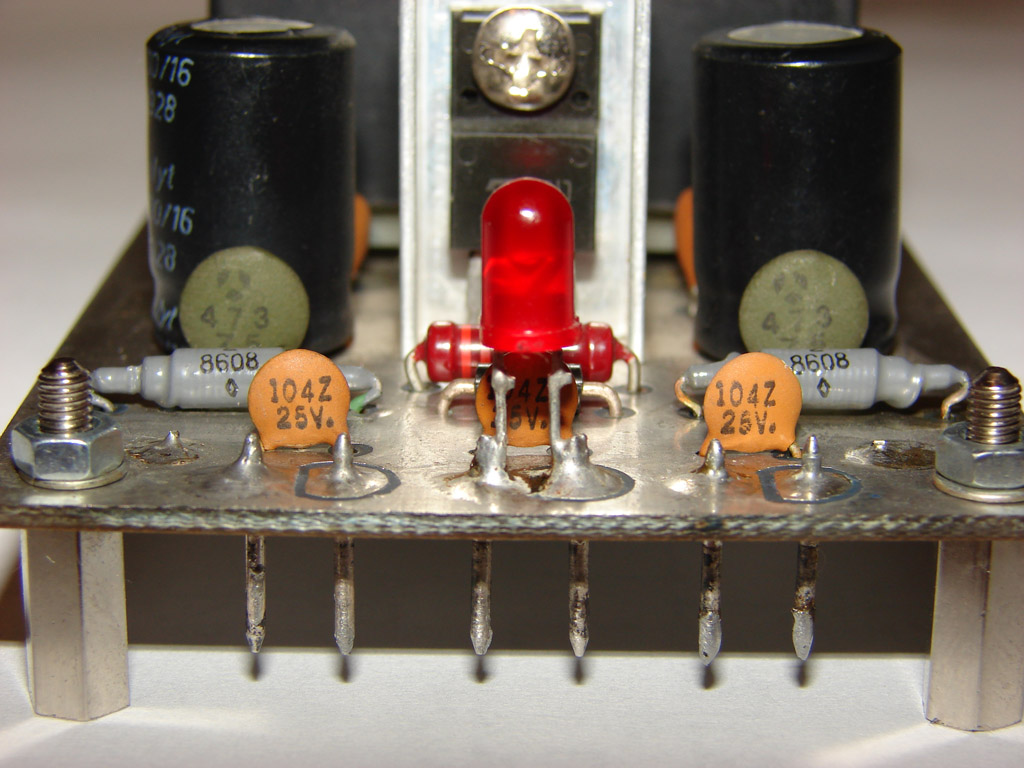

Допълнителен стабилизиран токоизправител за VFO

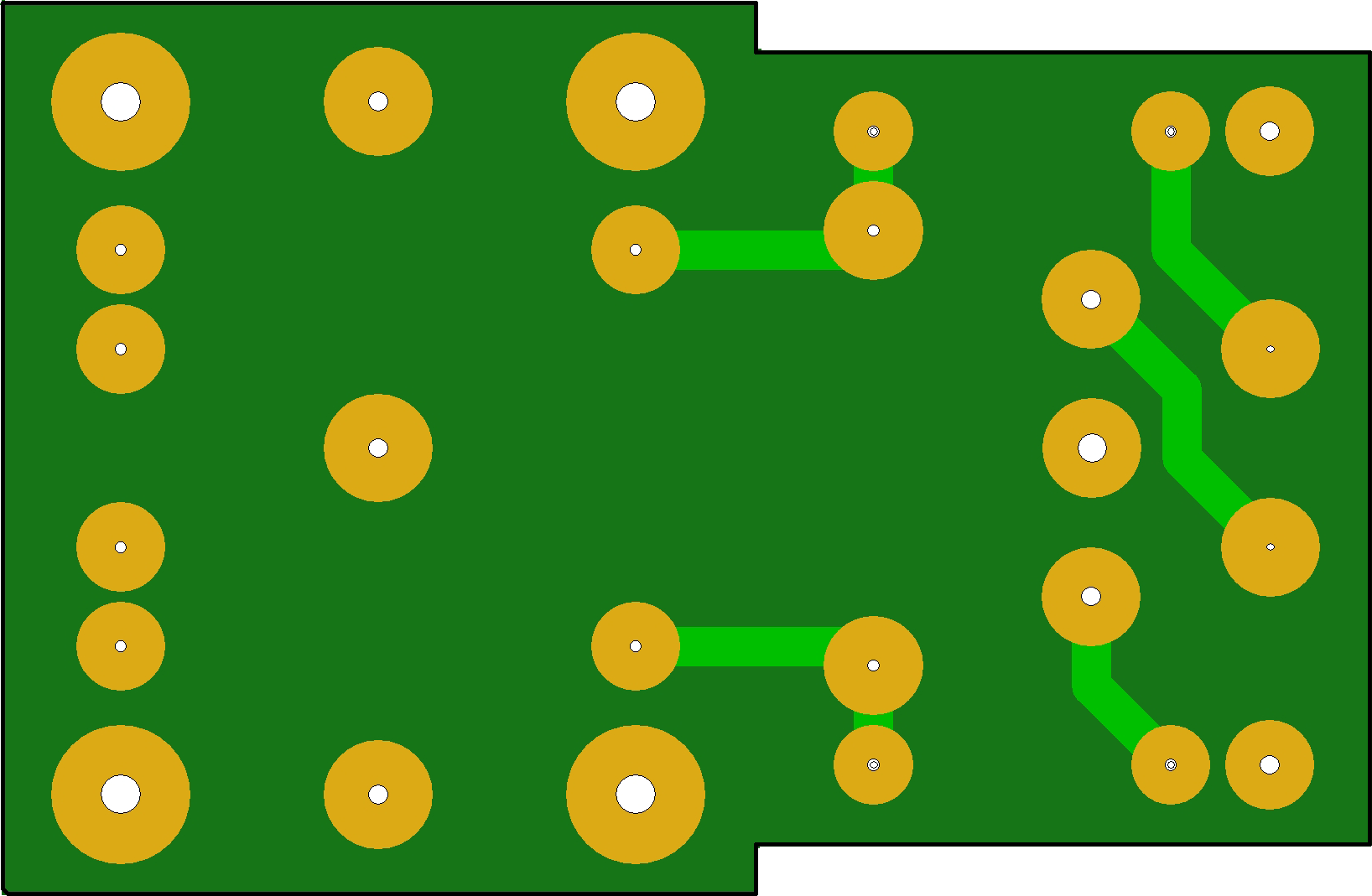

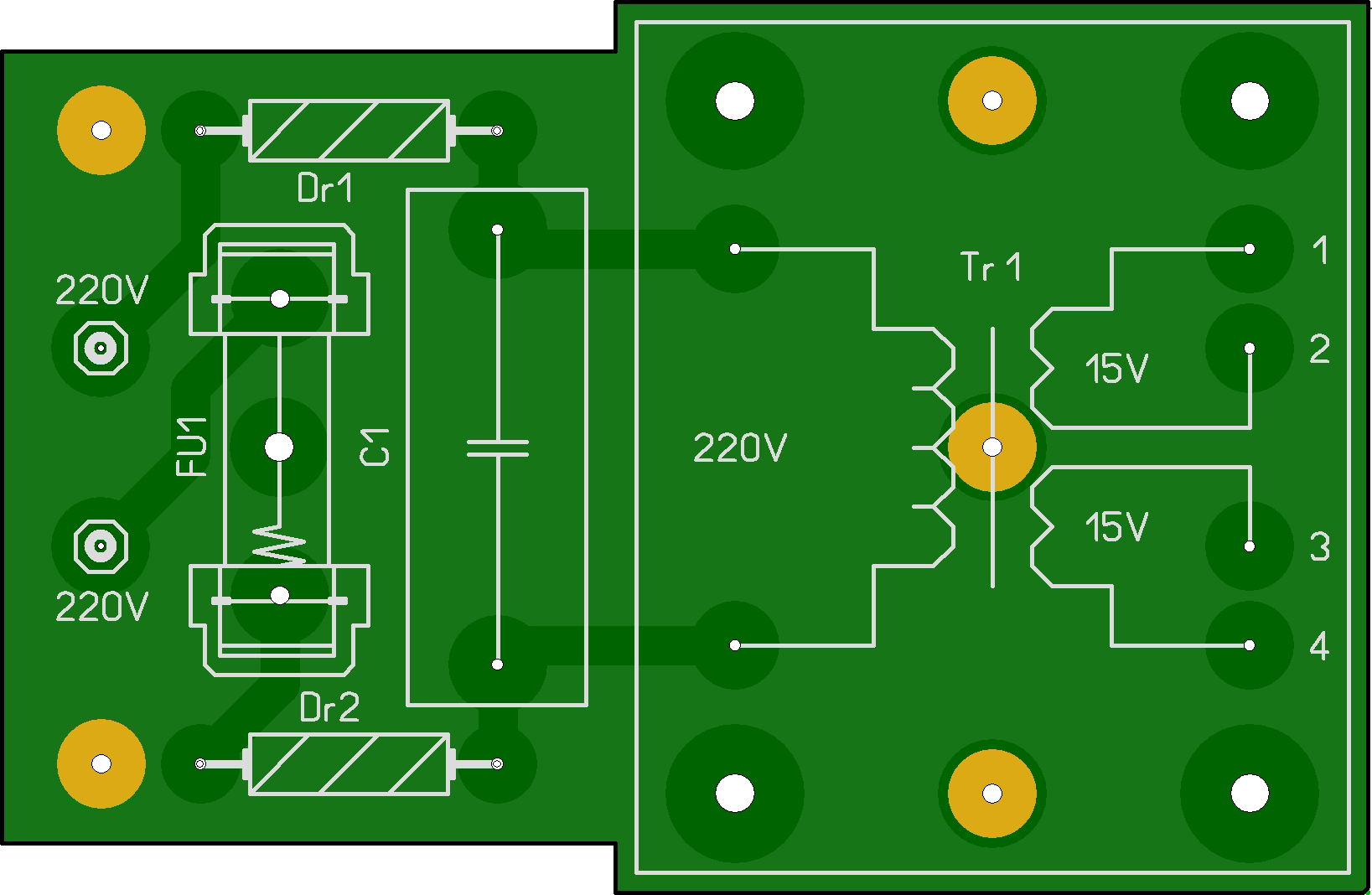

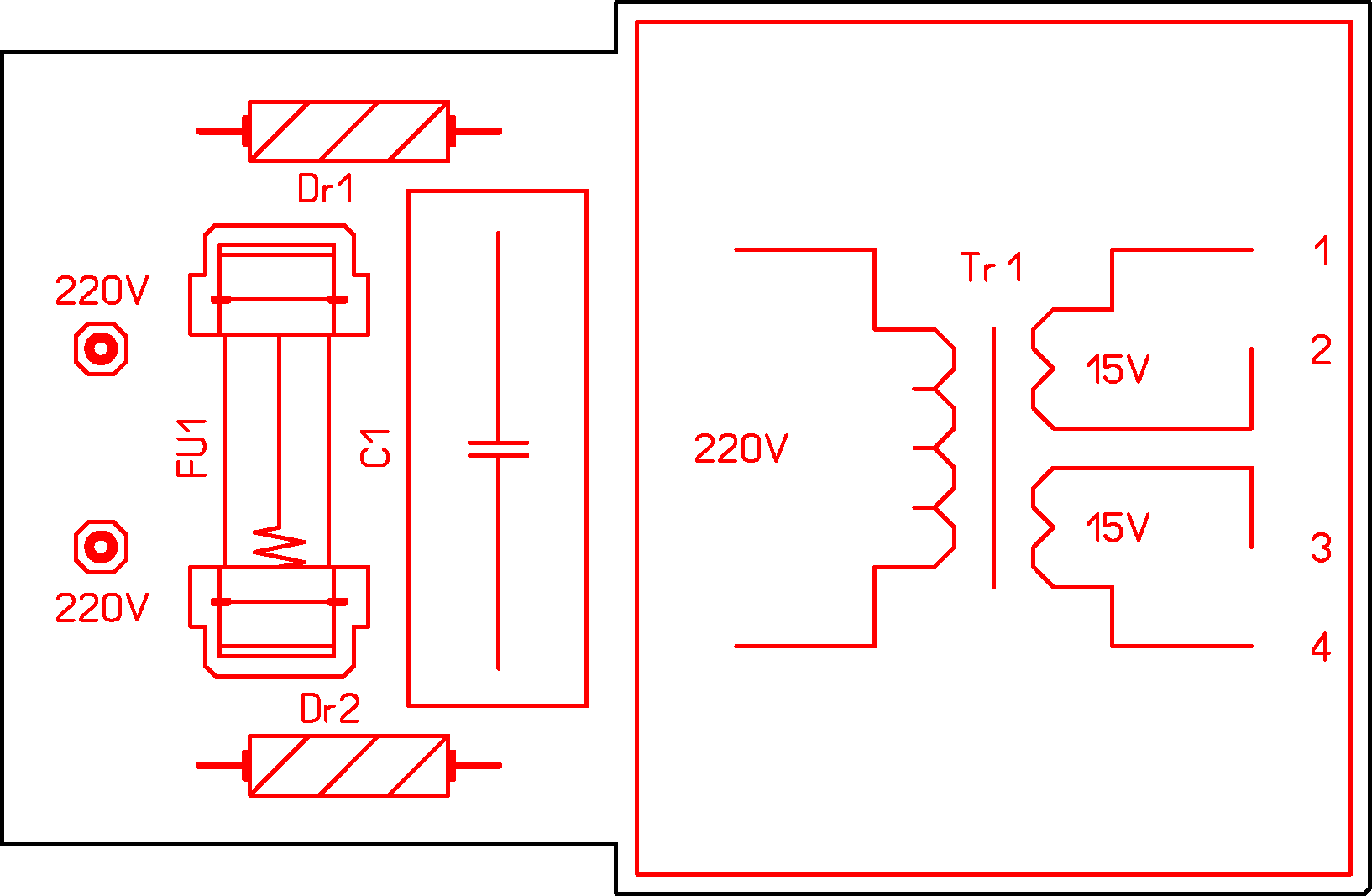

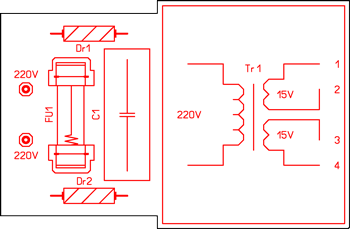

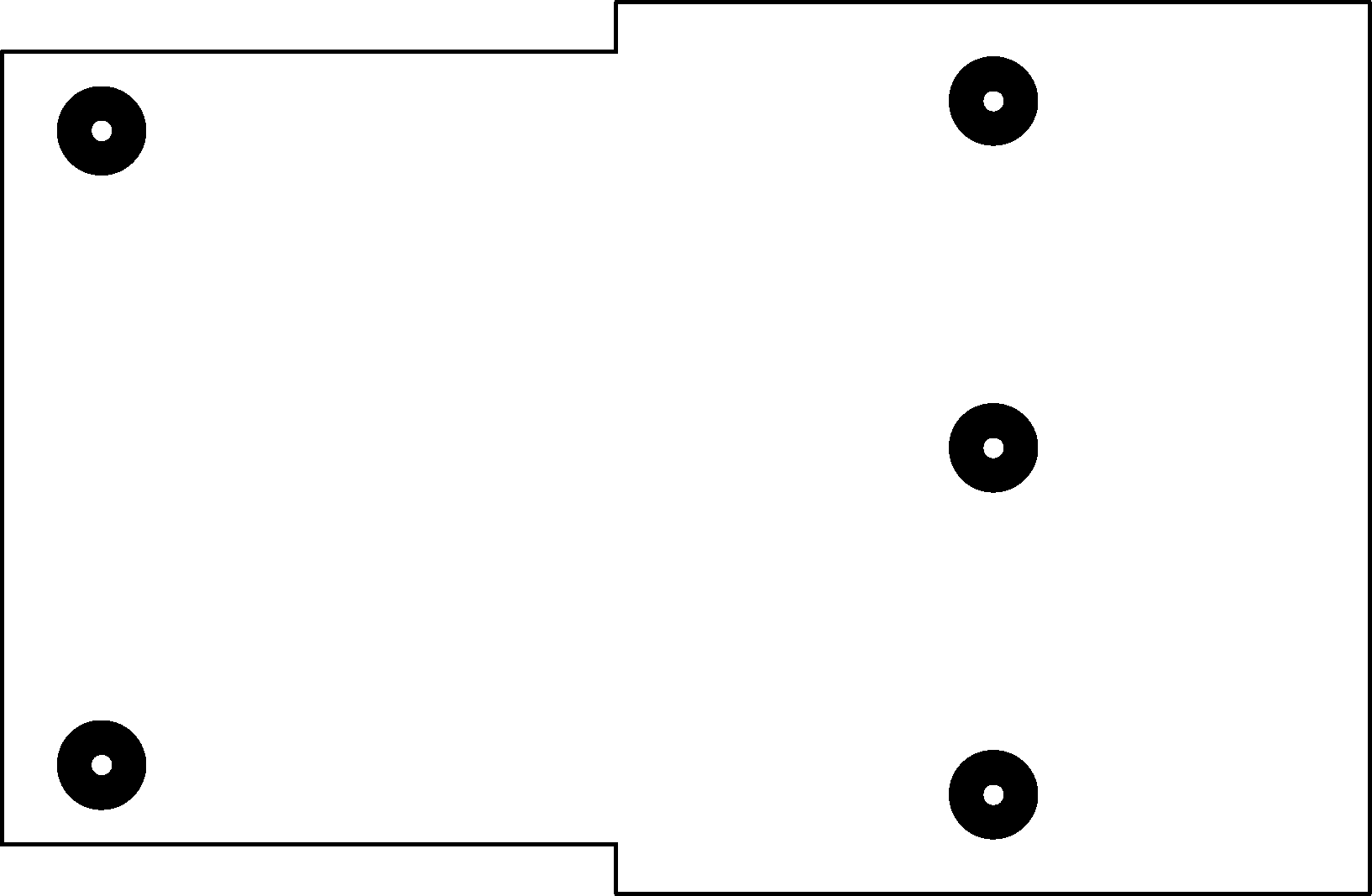

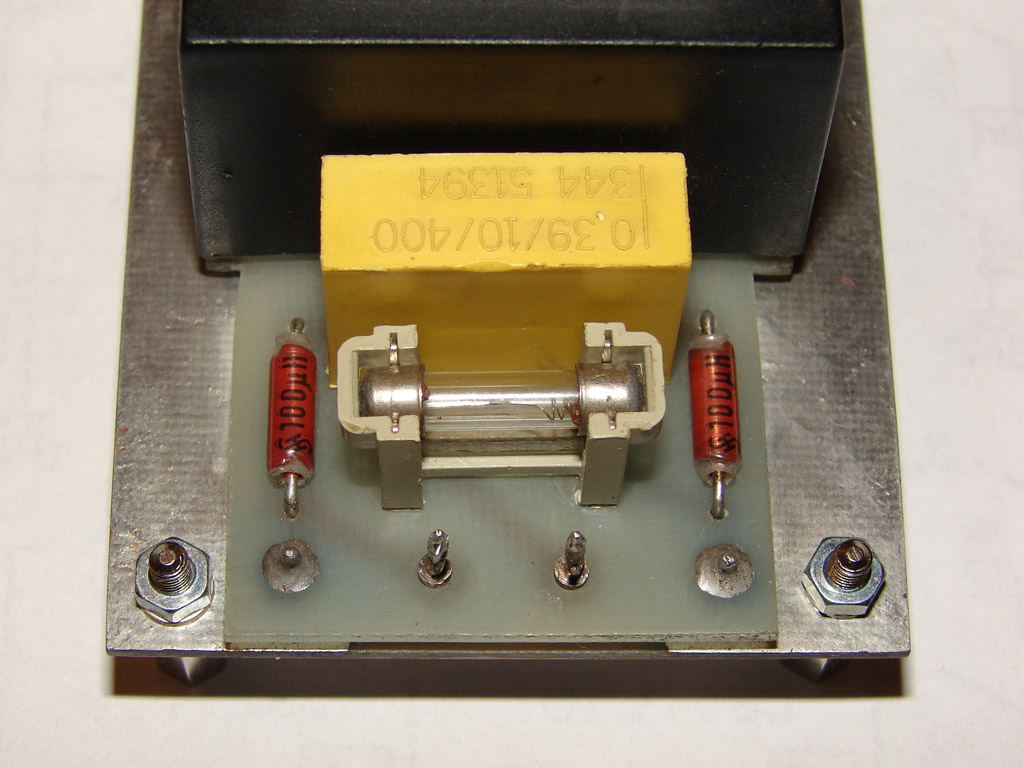

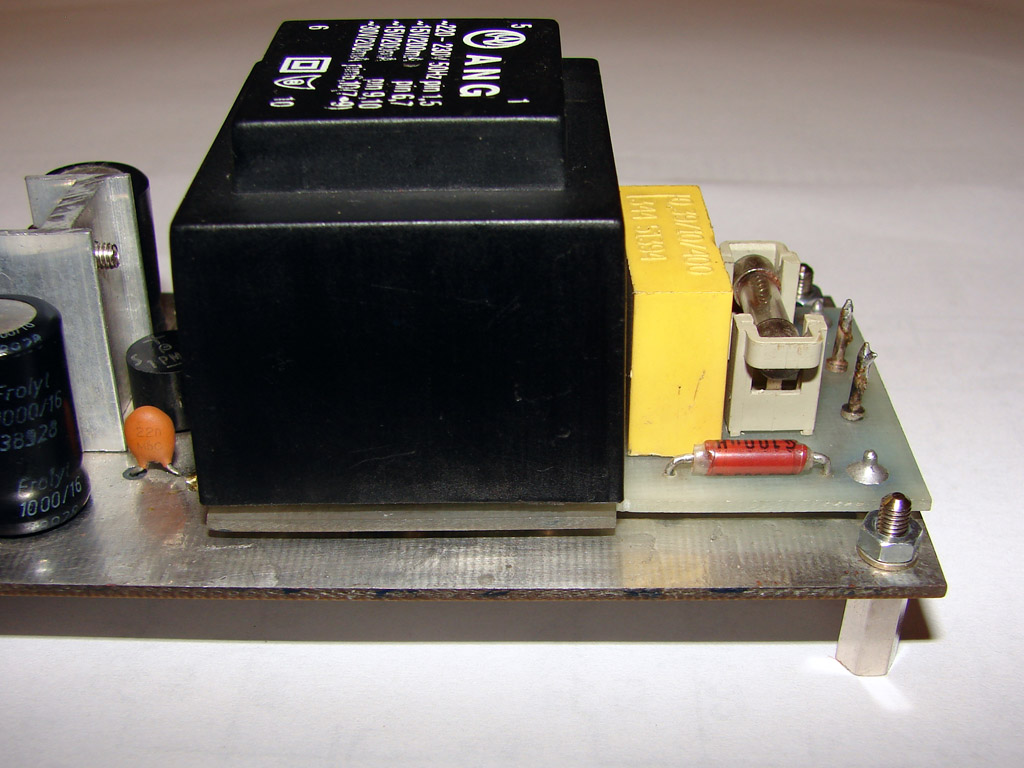

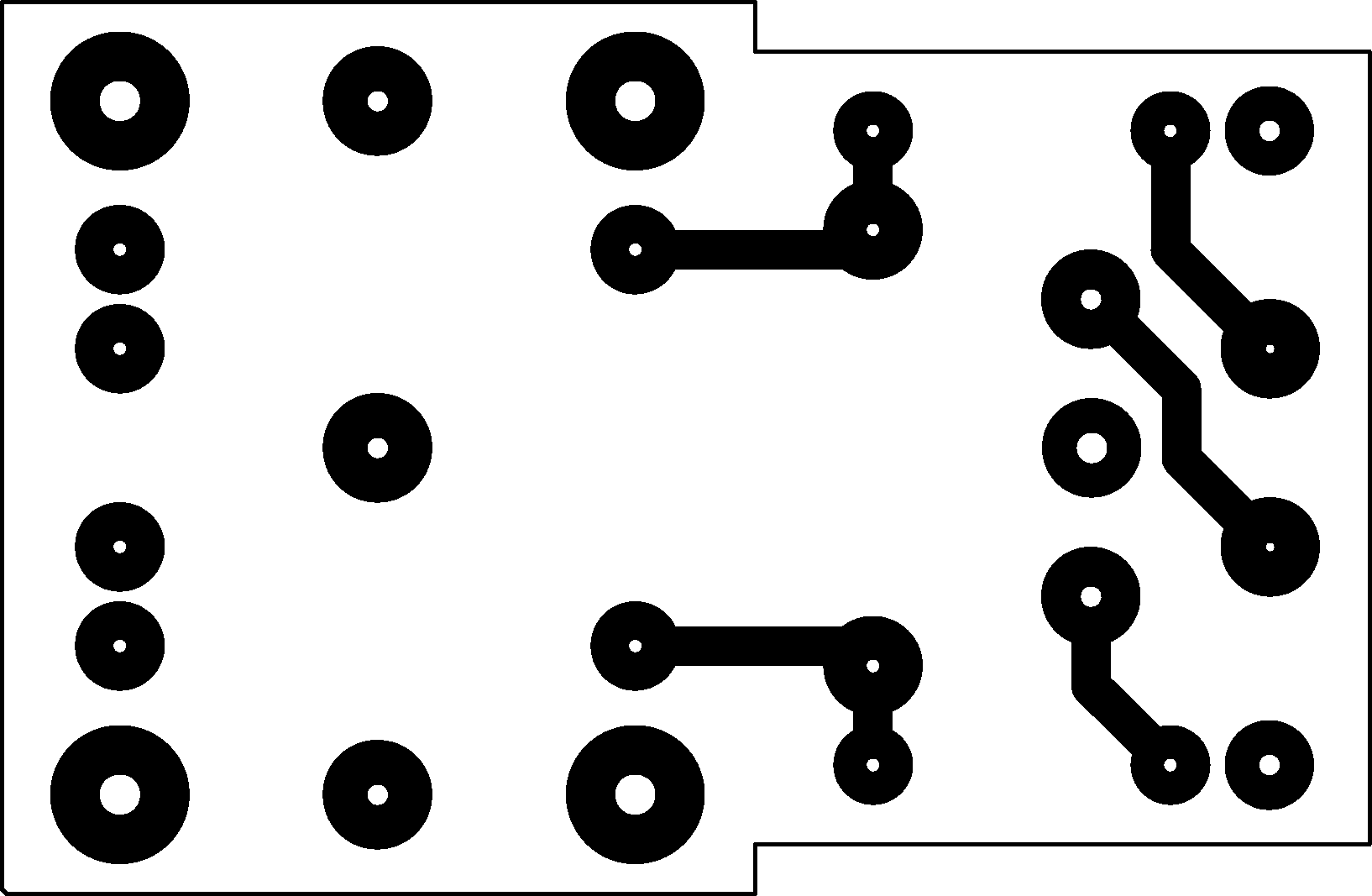

Междинна платка с мрежов трансформатор
69 x 45 mm
Архив с файлове [zip,spl,lay,pdf,tif][868kb]
Печатните платки са чертани с мастило и спринцовка в
2001-а година. През месец юли, 2010 г. графичните оригинали бяха прехвърлени
от милиметрова хартия на програма за печатни платки Sprint Layout.
